羅馬尼亞 BRUA 天然氣管道智慧監測系統

——以分佈式光纖聲學感測（DAS）實現 TPI 防禦、洩漏預警與清管器追蹤

專案背景

BRUA（保加利亞—羅馬尼亞—匈牙利—奧地利）天然氣走廊是東歐能源戰略的關鍵基礎設施，旨在促進天然氣來源多元化，並串聯裏海至中歐的輸氣網絡。其羅馬尼亞段第一期工程包含一條 479 公里長、32 英吋管徑、設計壓力 63 bar 的高壓天然氣管道，由國家傳輸營運商 Transgaz 負責建設與營運。

由於管線穿越農業區、施工熱區及山體滑坡高風險地帶，傳統監測手段難以即時掌握威脅動態。為確保管網安全與合規營運，Transgaz 需一套可全天候偵測 第三方入侵（TPI）的先進解決方案。

技術挑戰

高風險環境：沿線人類活動頻繁，需即時辨識挖掘、鑽孔等潛在破壞行為
洩漏早期預警困難：高壓天然氣洩漏瞬間溫降微小，傳統感測器反應遲滯
清管作業不可視：缺乏對 PIG 位置與狀態的實時掌握，增加卡阻與遺失風險
長距離覆蓋需求：近 500 公里管線需高精度、低誤報、易整合的統一監測架構

1872-Figure1

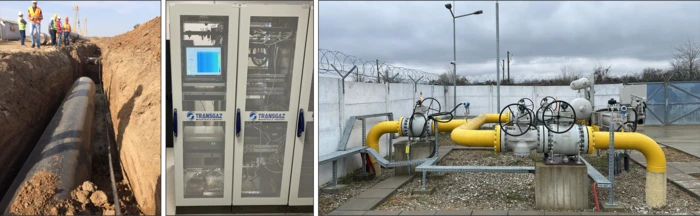

圖1.安裝階段使用BRUA Pipleine與FOC管道，監控櫃位於其中一個閥站

解決方案

Transgaz 採用 AP Sensing 分佈式光纖聲學感測（DAS），部署於全線 479 公里管段：

配置 10 台 N5200A 單通道 DAS 設備，支援 50–70 公里監測範圍
光纖電纜安裝於管道外壁 2 點鐘方向導管內，距離管壁約 30 公分
整合 SmartVision 軟體平台 與 MapView 地理模組，透過 IEC 60870-5-104 協定 與 SCADA 系統無縫對接
系統同步啟用 DAS 與 DTGS（分佈式溫度梯度感測），結合聲學與熱力學雙維度數據提升洩漏辨識率

FIGURE~1 (1)

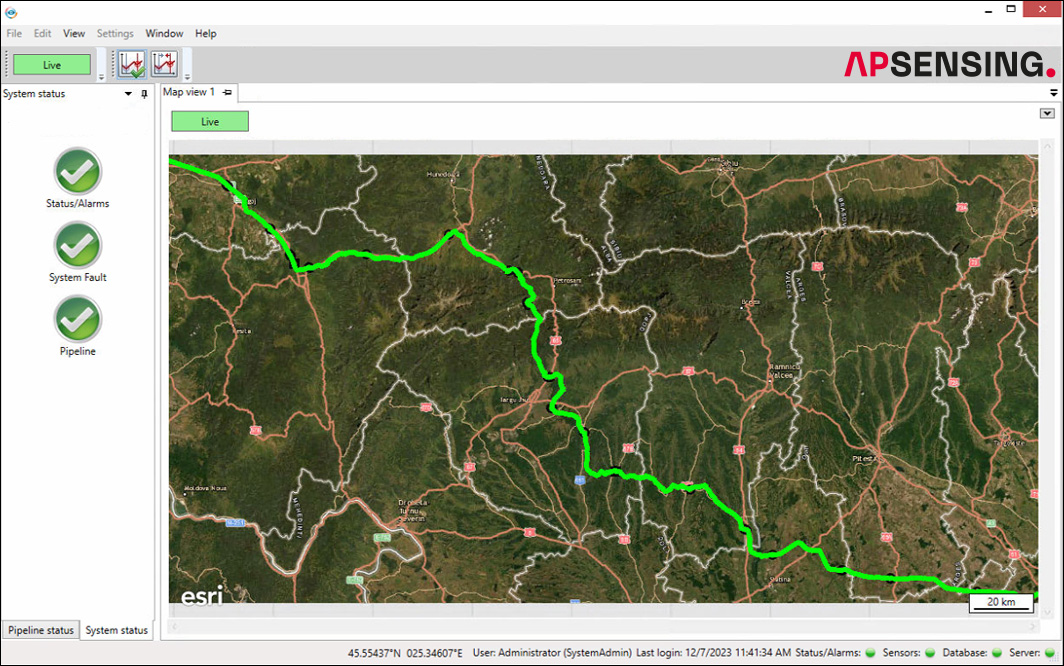

圖2.SmartVision介面與BRUA管線路線的路徑圖

該架構實現三大核心功能：
✅ TPI 偵測：識別低頻振動，精準定位入侵點
✅ 洩漏監控：捕捉高頻聲學信號 + 焦耳-湯姆生效應產生的「冷點」
✅ PIG 追蹤：全程監控清管器位置與速度，卡阻時自動標註最後已知座標

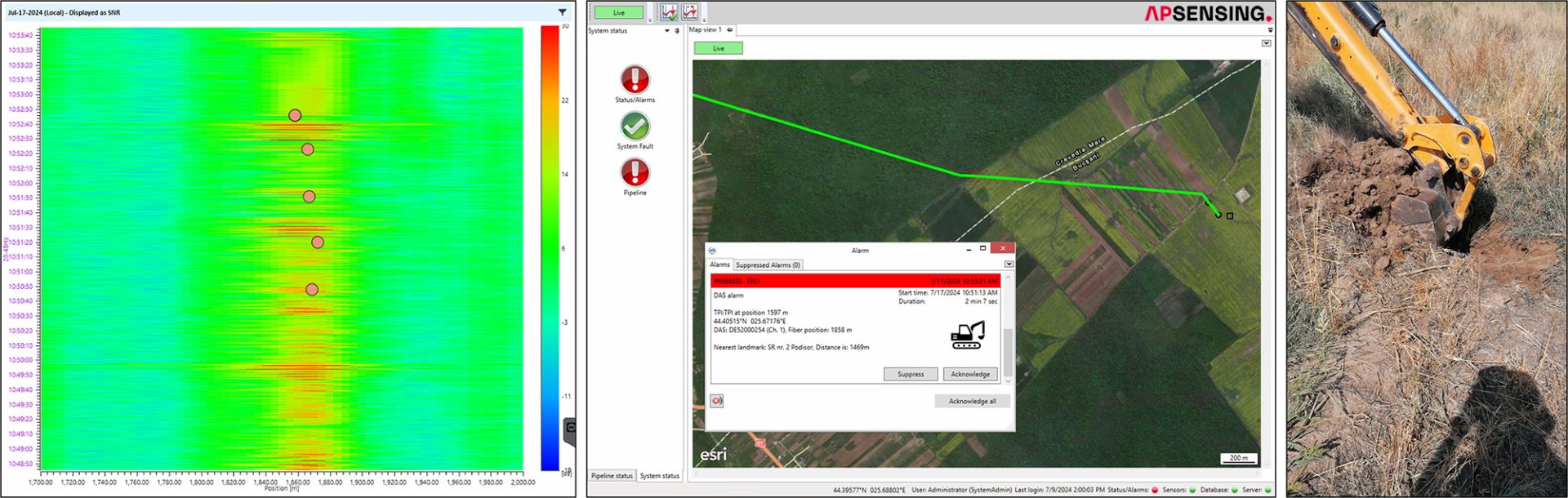

圖3.SAT期間機械挖掘測試在SmartVision中的DAS瀑布圖與警報通知

核心優勢

高精度定位：透過全線「光纖對資產映射」（Fiber-to-Asset Mapping），70 公里範圍內定位誤差逼近標距長度
多威脅同步辨識：單一系統同時處理入侵、洩漏與 PIG 事件，降低整合複雜度
快速故障修復：內建 OTDR 功能可在光纜損壞（如齧齒動物啃咬、土石流）後 分鐘級定位斷點
驗證可靠：現場驗收測試（SAT）成功模擬真實挖掘威脅，系統正確分類事件並提供 < ±5 米 GPS 定位
營運效率提升：一次清管任務中，系統全程追蹤 PIG 行駛 410 公里（40 小時），速度穩定於 10–12 km/h
