光纖光柵安全自動監控系統簡介

系統介紹

光纖布拉格光柵(Fiber Bragg Grating, FBG)安全系統,近年來已廣泛應用於建築結構、離岸風機、橋樑、隧道、邊坡、石化、電力等環境監測,由於光纖屬於被動元件且本質安全(有防爆之特性),相較傳統電子儀器之優勢具有體積小、傳輸距離遠、耐用性與穩定度高、維護性低,以及不受電磁波、雷擊、水氣等影響。因此,可提供長期穩定、可靠之監測及預警功能,並提供全自動化24小時連續監測及數據收集與分析。


以邊坡監測系統而言,其邊坡、地層屬於潛移、緩慢變動行為,除對地表重要設施進行偵測之外,還需透過鑽孔內作地層內部分散多點連續偵測,以精確瞭解每一地層狀況,如地層水位、水壓、地層移動等。以探知地層細微的移動狀況事先預警,當系統偵測異常狀況或已達到預警標準時,監控中心將自動產生警鈴響應及啟動電話簡訊、E-MAIL、Line等方式通知相關單位人員。



另外,本系統易於整合圖控系統平台(SCADA),並將相關歷史資料儲存於系統之資料庫中,以建立大數據資料分析來源,可提供後續回饋分析、數值模擬驗證,以期在災害形成前能藉由自動預警與資料分析研判後做出建議,即時提供管理決策之參考,在事故發生前加強補強工事,避免不必要之災害發生。



近年來配合業界的需求本公司已將FBG感測技術應用於電氣重要設施的溫度安全監測用途。

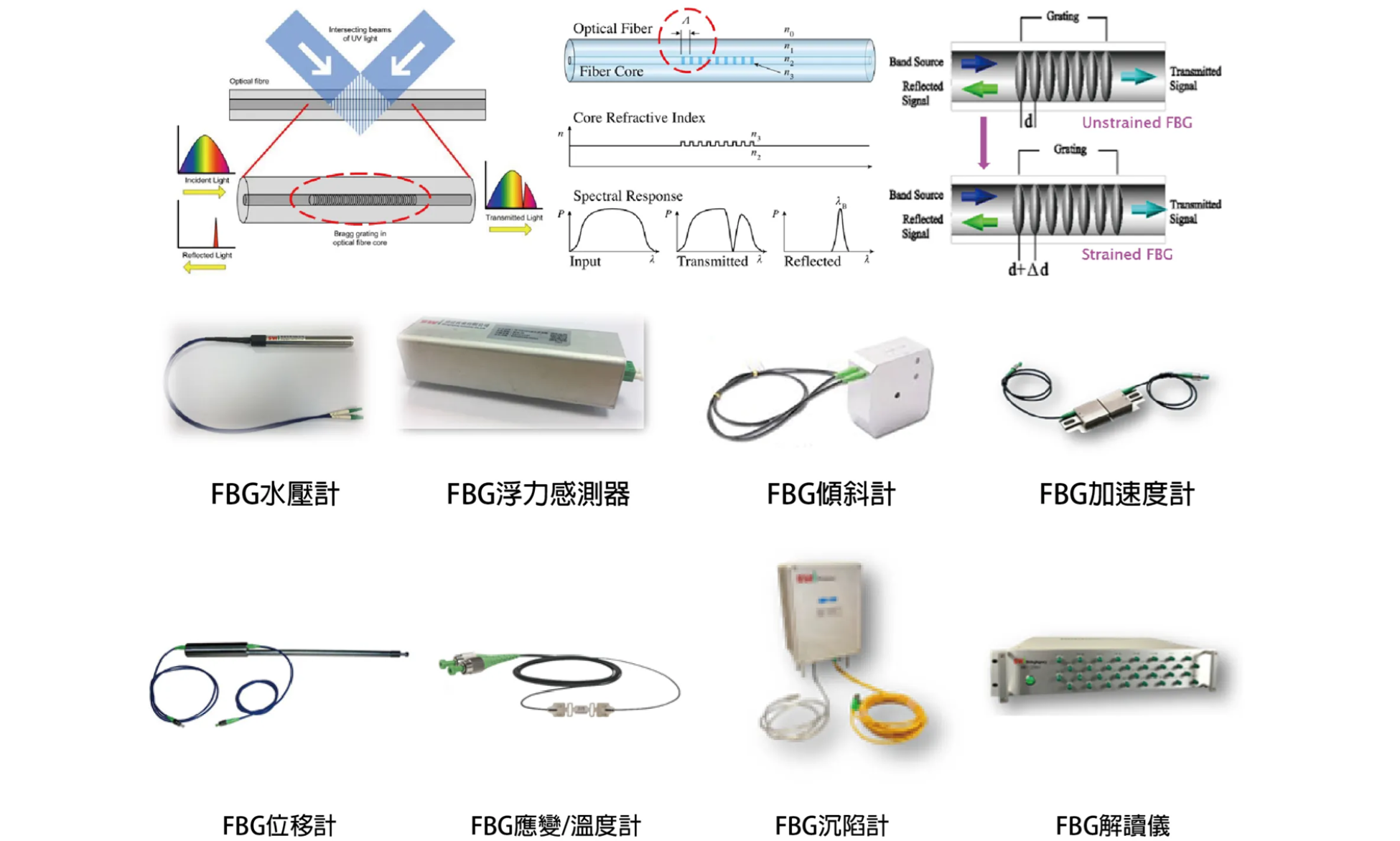

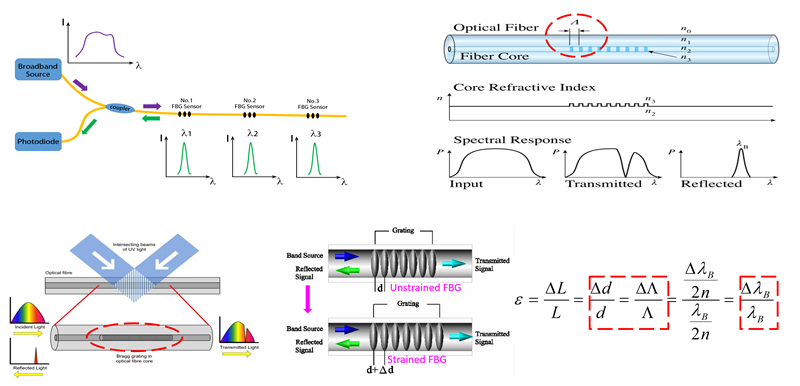

系統原理簡介

係將一段光纖,以高能量雷射光曝曬,造成光纖折射率成週期性永久改變。此段折射率變化週期為L的光纖,稱之為光纖光柵(Fiber Bragg Grating, FBG)。當一寬頻光進入光纖時,除了特定波長之光波會反射外,其餘波長則通過此光柵傳送至下游FBG感測器中。

將光纖,以高能量雷射光曝曬,造成光纖折射率成週期性永久改變。此段折射率變化週期為L的光纖,稱之為光纖光柵(Fiber Bragg Grating, FBG)。當一寬頻光進入光纖時,除了特定波長之光波會反射外,其餘波長則通過此光柵傳送至下游FBG感測器中。

 優勢

每一個swiFGB感測器, 都具備以下共通的特殊優勢設計:

  1. 感測器具備故障偵測功能感測器製作時FBG均加載預力,當感測數據歸零或超出範圍時即可判為感測器故障。
  2. 自動溫度誤差消除功能測器採雙光柵之設計,以物理結構反向逆差方式自 動消除環溫變對測值之影響,不採用外加溫度感測數值補償繁複又不精確之作法。

FBG解讀儀簡介

  • 特色優勢

    ◎使用可調式雷射光源

    ◎嵌入式系統架構

    ◎高輝度光源

    ◎低消耗電力

    ◎儀器穩定性高

  • 技術性指標

    ◎掃描頻率 :  2.5 kHz

    ◎波長精度 :  ± 1 pm

    ◎動態範圍 : 30 dB

    ◎操作溫度 : -10 to 55°C

    ◎消耗電力 :  正常狀態< 10W

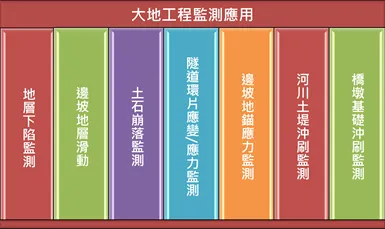

FBG感測-大地土木結構應用&場域

  • FBG感測-大地土木結構應用&場域
  • FBG感測-大地土木結構應用&場域

FBG感測-大地土木結構應用&場域

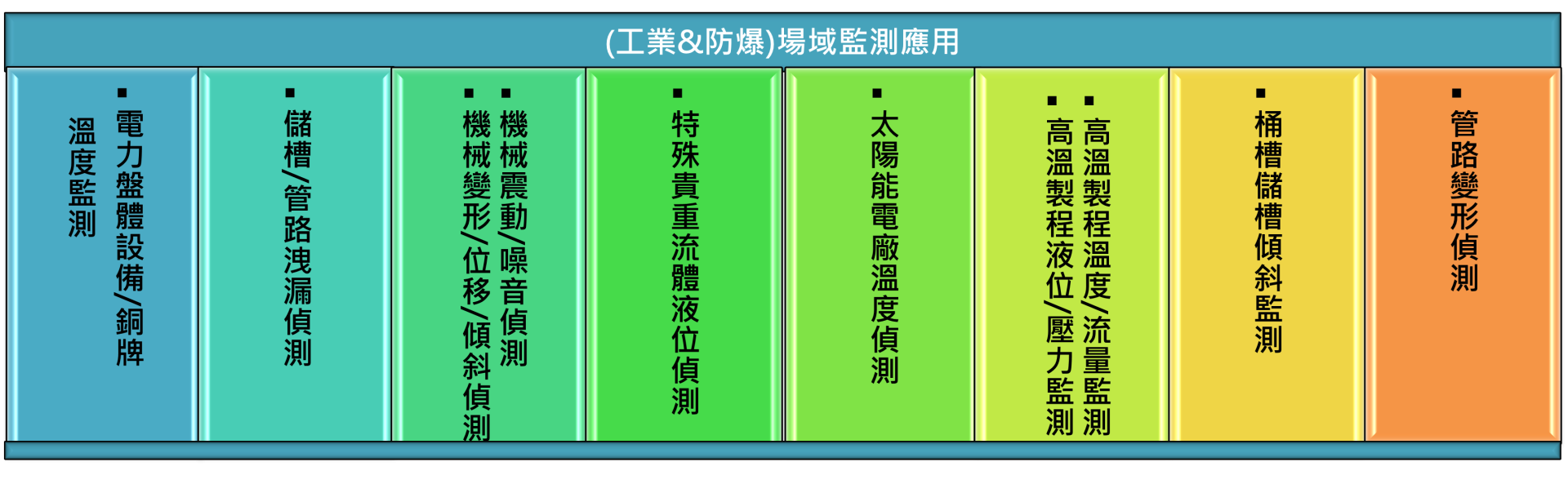

FBG感測工業應用&場域

FBG感測工業應用&場域

FBG感測工業應用&場域
光纖光柵擺線儀儀 (FBG Pendulum endulum  Device)

光纖光柵擺線儀儀 (FBG Pendulum endulum Device)

型號:FPD-025/FPD-050

專案報價

歡迎詢問

加入洽詢
光纖光柵傾斜計(FBG Tilt meter)

光纖光柵傾斜計(FBG Tilt meter)

型號:TI-05/15/30

專案報價

歡迎詢問

加入洽詢
光纖光柵水平量測儀 (FBG Level-Beam)

光纖光柵水平量測儀 (FBG Level-Beam)

型號:FLB-025/050

專案報價

歡迎詢問

加入洽詢
光纖光柵地中傾斜計(FBG In-place Inclinometer)

光纖光柵地中傾斜計(FBG In-place Inclinometer)

型號:IPI -15/30

專案報價

歡迎詢問

加入洽詢
解讀儀(FBG Interrogators) FBGS ShapeScan

解讀儀(FBG Interrogators) FBGS ShapeScan

型號: FBGS ShapeScan

專案報價

歡迎詢問

加入洽詢
解讀儀(FBG Interrogators) FBGS InfinityScan

解讀儀(FBG Interrogators) FBGS InfinityScan

型號: FBGS InfinityScan

專案報價

歡迎詢問

加入洽詢
解讀儀(FBG Interrogators) FBG-Scan X0X EP

解讀儀(FBG Interrogators) FBG-Scan X0X EP

型號: FBG-Scan X0X EP

專案報價

歡迎詢問

加入洽詢
解讀儀(FBG Interrogators) FBG-Scan 915-EP

解讀儀(FBG Interrogators) FBG-Scan 915-EP

型號: FBG-Scan 915-EP

專案報價

歡迎詢問

加入洽詢
解讀儀(FBG Interrogators) FBG-Scan 90x

解讀儀(FBG Interrogators) FBG-Scan 90x

型號: FBG-Scan 90x

專案報價

歡迎詢問

加入洽詢
解讀儀(FBG Interrogators) FBG-Scan 80x

解讀儀(FBG Interrogators) FBG-Scan 80x

型號: FBG-Scan 80x

專案報價

歡迎詢問

加入洽詢
解讀儀(FBG Interrogators) FBG-Scan 80x_C

解讀儀(FBG Interrogators) FBG-Scan 80x_C

型號: FBG-Scan 80x_C

專案報價

歡迎詢問

加入洽詢
解讀儀(FBG Interrogators) FBG-Scan700 / 800

解讀儀(FBG Interrogators) FBG-Scan700 / 800

型號: FBG-Scan700 / 800

專案報價

歡迎詢問

加入洽詢
光纖光柵應變計(FBG Strain Gauge) S-3000

光纖光柵應變計(FBG Strain Gauge) S-3000

型號:S-3000

專案報價

歡迎詢問

加入洽詢
光纖沉陷感測器(FBG Settlement meter)

光纖沉陷感測器(FBG Settlement meter)

型號:SM-100/SM-150

專案報價

歡迎詢問

加入洽詢
光纖光柵位移計 (FBG Displacement meter)

光纖光柵位移計 (FBG Displacement meter)

型號:DM-50/100

專案報價

歡迎詢問

加入洽詢
光纖光柵加速度計(FBG Accelerometer)

光纖光柵加速度計(FBG Accelerometer)

型號:FA-100/FA-500

專案報價

歡迎詢問

加入洽詢
光纖光柵速度計 (FBG Velocity meter)

光纖光柵速度計 (FBG Velocity meter)

型號:V-100/V-200

專案報價

歡迎詢問

加入洽詢
光纖光柵傾斜計(FBG Tilt meter)

光纖光柵傾斜計(FBG Tilt meter)

型號:TI-15/30

專案報價

歡迎詢問

加入洽詢

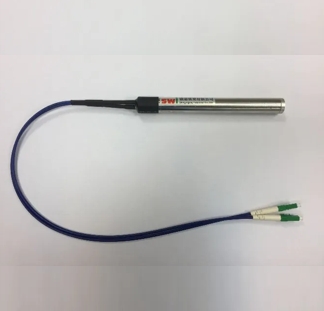

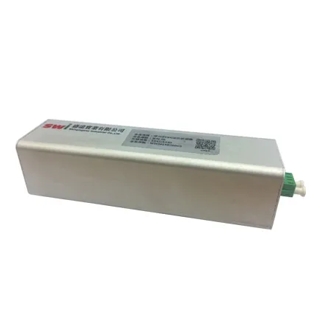

光纖光柵拉伸計(FBG Extensometer)

光纖光柵拉伸計(FBG Extensometer)

型號:EM-30/50

專案報價

歡迎詢問

加入洽詢
光纖光柵雙向環形應變計 (FBG Ring Strain Gauge) RS-1000

光纖光柵雙向環形應變計 (FBG Ring Strain Gauge) RS-1000

型號:RS-1000

專案報價

歡迎詢問

加入洽詢
光纖光柵溫度計(FBG temperature gauge)

光纖光柵溫度計(FBG temperature gauge)

型號:T-200

專案報價

歡迎詢問

加入洽詢
光纖光柵浮力式水位計(FBG water level meter)

光纖光柵浮力式水位計(FBG water level meter)

型號:LM-200

專案報價

歡迎詢問

加入洽詢
光纖光柵水壓計(FBG Piezometer)

光纖光柵水壓計(FBG Piezometer)

型號:SA-05、SA-07、SA-10、SA-15

專案報價

歡迎詢問

加入洽詢

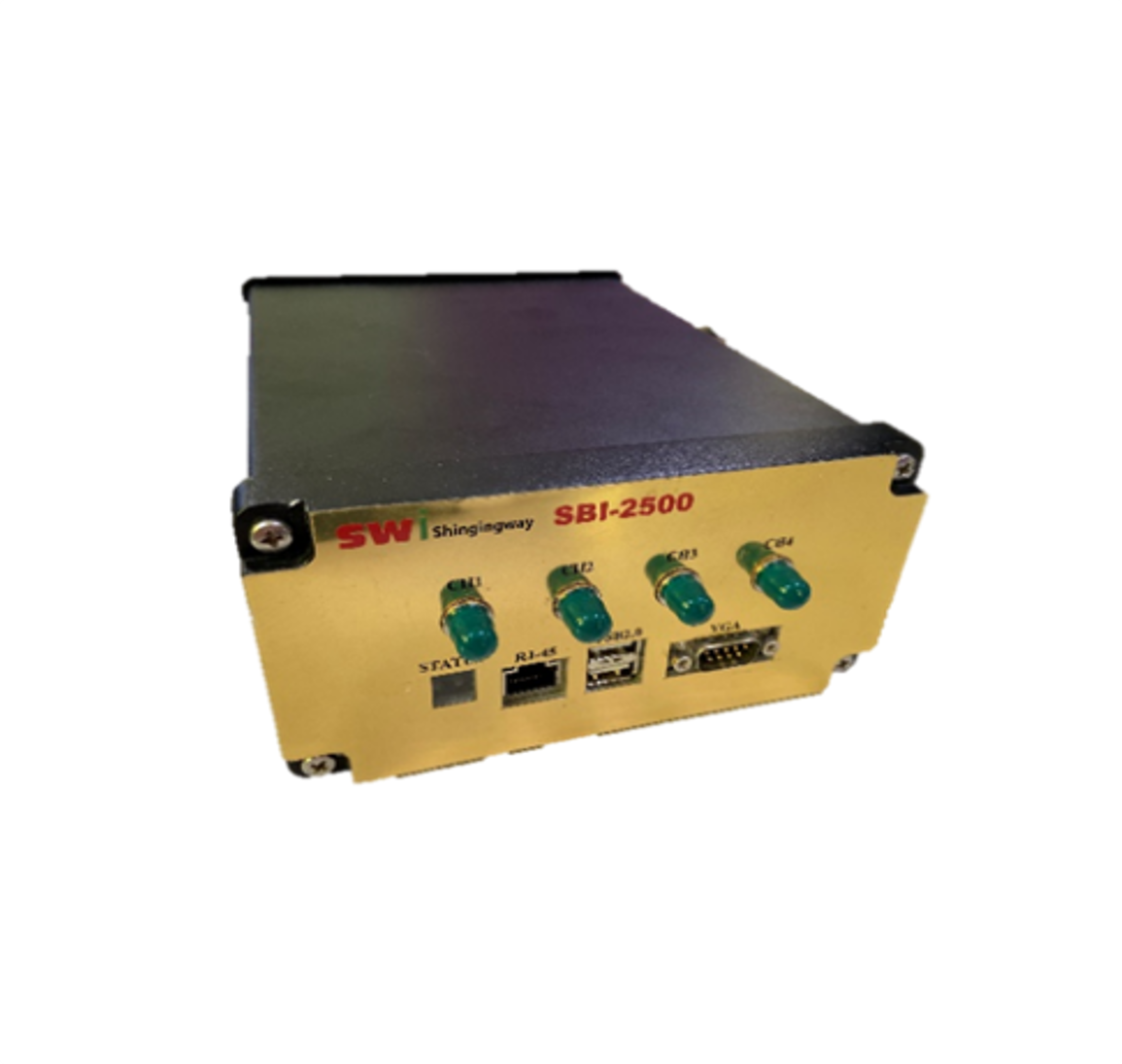

解讀儀(FBG Interrogator) SBI-2500

解讀儀(FBG Interrogator) SBI-2500

型號:SBI-2500

專案報價

歡迎詢問

加入洽詢
解讀儀(FBG Interrogator) FBI-1000

解讀儀(FBG Interrogator) FBI-1000

型號:FBI-1000

專案報價

歡迎詢問

加入洽詢
