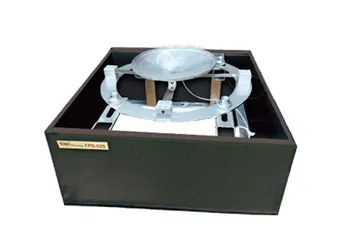

光纖光柵擺線儀儀(FBG Pendulumendulum Device)
型號：FLB-025/050
各類感測器設備，本公司可接受客製化定制生產

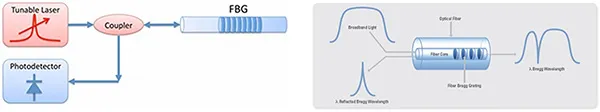

光纖光柵擺線儀外觀採用採用不鏽鋼材質封裝，內部感測機構元件採光纖光柵設計，藉由垂直鋼線帶動感測機構，使得光纖光柵波⾧生變化，以達到量測位移與波⾧改變量成㇐線性關係且具有高靈敏特性。
由於感測器採用高穩定金屬材質及雙光纖光柵作為量測主要構件， 由於感測器採用高穩定金屬材質及雙光纖光柵作為量測主要構件，具備量測解析度高、訊號清晰不受干擾、溫度敏感性低、抗腐蝕性高等優勢，對於環境考驗可達到防爆安全等 除 具備量測解析度高、訊號清晰不受干擾、溫度敏感性低、抗腐蝕性高等優 勢，對於環境考驗可達到防爆安全等級需求。
具備導流機構，可免於壩體滲水沿擺線路徑滴至阻尼油桶，使得油桶因過多水份而導致油質劣化變質。
特色
- 解析度高
- 訊號穩定
- 具有溫度補償
- 防爆安全設計
- 自我檢知故障功能
- 穩定性長達3年以上
應用範圍
- 混凝土壩連續變形監測
- 橋墩微量傾斜變化監測
- 結構物微量傾斜變化監測
- 鋼構支柱微量傾斜變化監測
- 任何有傾斜角度變化監測之需求
主要規格
| 型號 | FPD-025 | FPD-050 |
|---|---|---|
| X, Y 量測範圍 | ±25 mm | ±50 mm |
| 靈敏度/解析度 | 0.025% F.S. | |
| 精度/精準度 | ±0.25%F.S. | |
| FBG反射率 | >70% | |
| FBG 波長半高寬 | >0.25nm ± 0.05nm(與 FBG 反射率有關) | |
如需要詳細規格或型錄資料，請與聯絡我們。
