光纖光柵雙向環形應變計(FBG Ring Strain Gauge)
型號：RS-1000
各類感測器設備，本公司可接受客製化定制生產

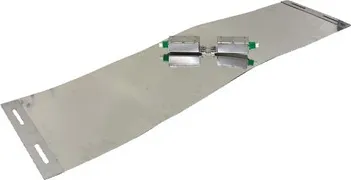

光纖光柵應變膜片以4 5 度方位固定於長形束環鋼片中心，當長形束環鋼片受外力而發生變形，會同時產生徑向與軸向兩方向之應變 。 因此， 透過 4 5 度方位固定方式，應變膜片可量得徑向與軸向之合應變，同時具有雙向感應之能力。

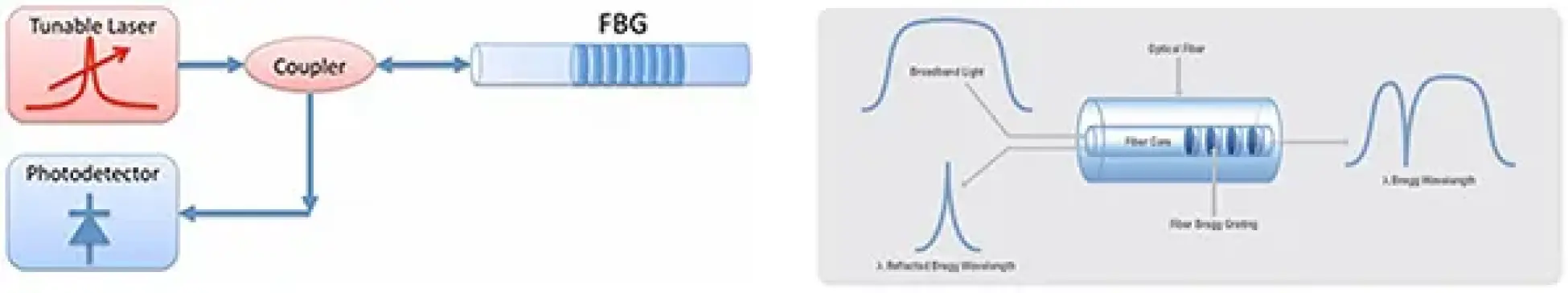

可適用於任何有關應變監測之需求項目 量測時，藉由光纖光柵解調儀，可隨時監控外在應變變化，以及檢測感測器運作是否有發生故障 。
特色
- 解析度高、訊號穩定
- 訊號傳輸可達數10公里以上
- 可具有溫度補償(選配)
- 不受水、濕氣、電磁波、雷擊、突波等干擾影響
- 長期免維護及無調整校正問題
- 穩定性長達3年以上
- 為被動式感測機制，無須電源運作
應用範圍
- 高壓電纜線接頭徑向應變監測
- 結構物表面應變監測
- 管線徑向應變監測
- 任何有應變變化監測之需求
主要規格
| 量測參數 | RS-1000 |
|---|---|
| 應變範圍 | 2,000~15,000µε |
| 靈敏度 / 解析度 | ~0.86µε /pm |
| 精度精準度 | ±1 µε |
| FBG反射率 | >70% |
| FBG 波長半高寬 | >0.25 nm ±0.05nm( 與 FBG 反射率有關 |
如需要詳細規格或型錄資料，請與聯絡我們。
