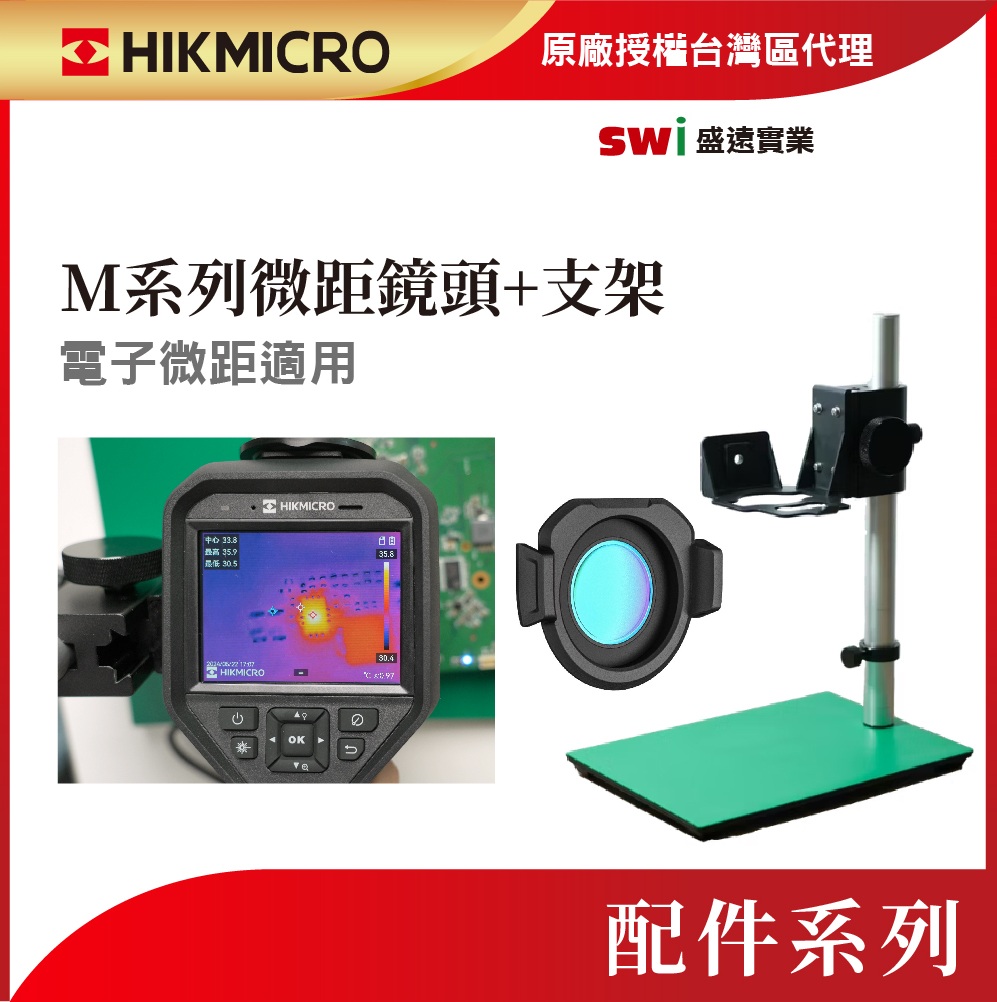

M系列微距鏡頭+桌上支架

HIKMICRO M微距鏡頭+支架

電子微距觀察/科研適用

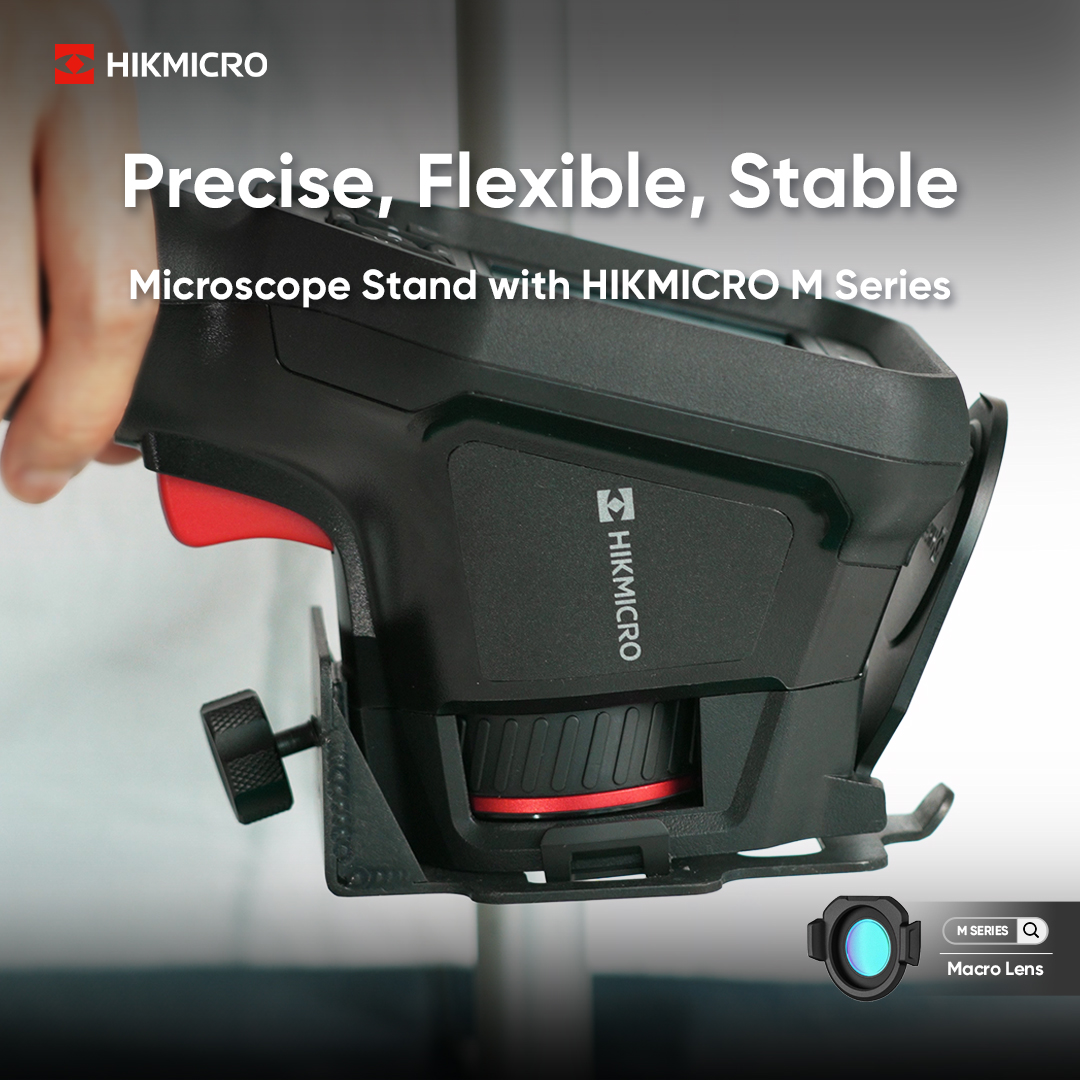

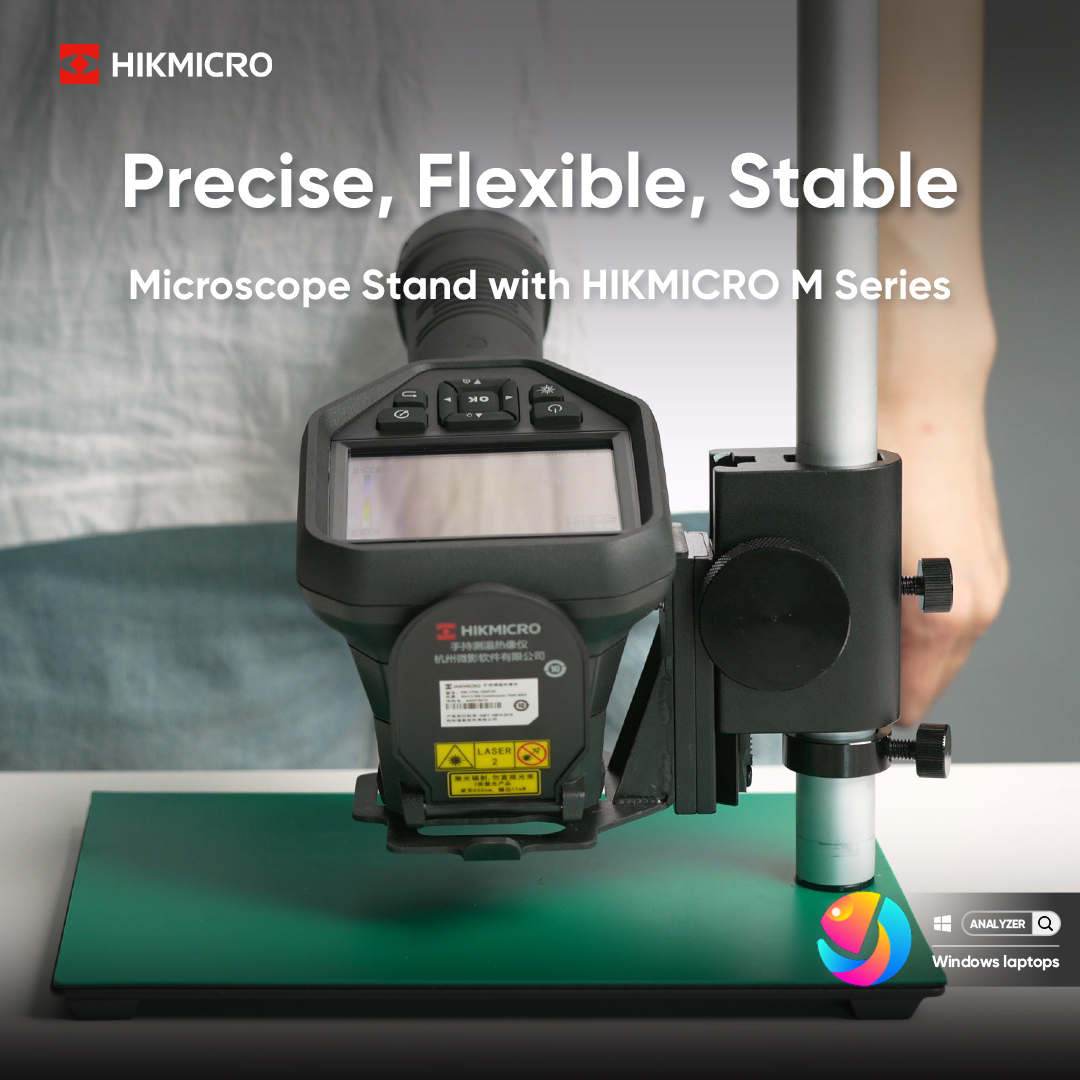

精確、靈活、穩定的顯微鏡支架
搭配微距鏡頭，即可變⾝為熱成像顯微鏡，適用於需要對微⼩細節進行溫度觀察的場景。
連接海康微電子分析儀，可進行即時查看和分析。


電子微距精確適用： 專為 M 系列（如 M11、M20、M30、M31、M60）開發，可將對焦距離縮短，清晰呈現 PCB 上的 IC、電阻、電容等細小元件熱圖。

專業級穩定支撐： 隨附桌上型專業支架，消除手持晃動，確保長時間實驗或維修過程中，熱影像畫面始終穩定、數據採集精確。

釋放雙手高效作業： 透過支架固定熱像儀，讓工程師能一邊進行焊接或電路調整，一邊即時監控螢幕上的溫度變化。

原廠代理品質保證： 由 HIKMICRO 原廠授權台灣區代理盛遠實業提供，確保配件與主機完美相容。

應用場景：

電子研發： 電路板散熱效率測試與熱負荷分析。

手機/筆電維修： 快速定位主機板短路與異常發熱點。

精密製造： 微型元件與組件的品質控管。

HIKMICRO HM-AHL02-MM650 微距鏡頭
可協助您發現潛在的設計缺陷、評估電路板上的熱點，並檢查微小的電子元件。
可輕鬆夾持於 HIKMICRO M 系列熱像儀上使用。
HM-AHL02-MM650 微距鏡頭與 M 系列熱成像相機相容。

■ 產品特點

• 最短對焦距離可達 26.5 mm

• 空間解析度（IFOV）：
  　- 手動對焦時可達 50 μm/像素
  　- 免對焦時可達 100 μm/像素

產品規格

紅外影像

• 焦距

  • M20/M11：15.4 mm（0.051 英呎）

  • M20W/M11W：5.9 mm（0.019 英呎）

  • M30：15.1 mm（0.050 英呎）

  • M31：13.9 mm（0.046 英呎）

  • M60：14.7 mm（0.048 英呎）

• 視場角 (FOV)

  • M11：3.7° x 2.8°

  • M20：4.7° x 3.9°

  • M11W：20.4° x 15.7°

  • M20W：25.9° x 20.4°

  • M30：12.2° x 10.0°

  • M31：13.0° x 10.6°

  • M60：26.3° x 20.1°

• 空間解析度 (IFOV)

  • 手動對焦：50 μm/像素

  • 免對焦：100 μm/像素

• 光圈值：1.0

• 最短對焦距離：26.5 mm

一般資訊

• 工作溫度範圍：-20°C 至 50°C（-4°F 至 122°F）

• 重量：15 克（0.03 磅）

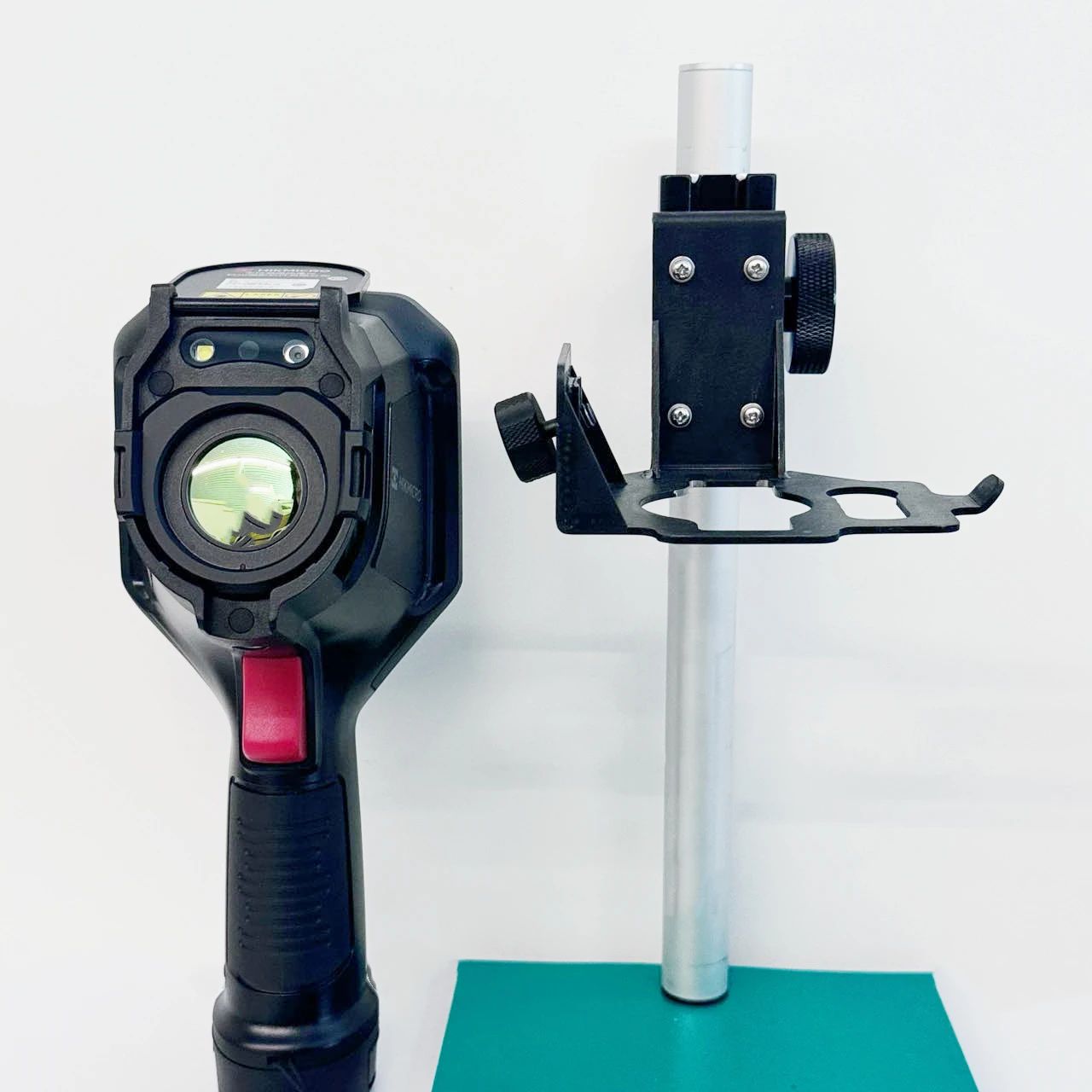

桌上支架 產品規格
適用於電子測試的可調式支架與桿式安裝座，搭配 1/4" 螺紋，適用於 HIKMICRO 熱像儀

通用資訊

• 材質：鋁合金

• 可調整範圍：高度可調整範圍為 15mm 至 180mm（0.59 吋 至 7.09 吋）

• 最大承重：最多 1 公斤（2.20 磅）

• 安裝方式：¼”-20 UNC 螺紋

重量

• 毛重：1.83 公斤（4.03 磅）

• 淨重：1.32 公斤（2.91 磅）
