AP Sensing DTS 線性熱偵測系統守護沙烏地麥加皇家鐘塔｜全球最高鐘樓實現零盲區火災預警與完全冗餘監控

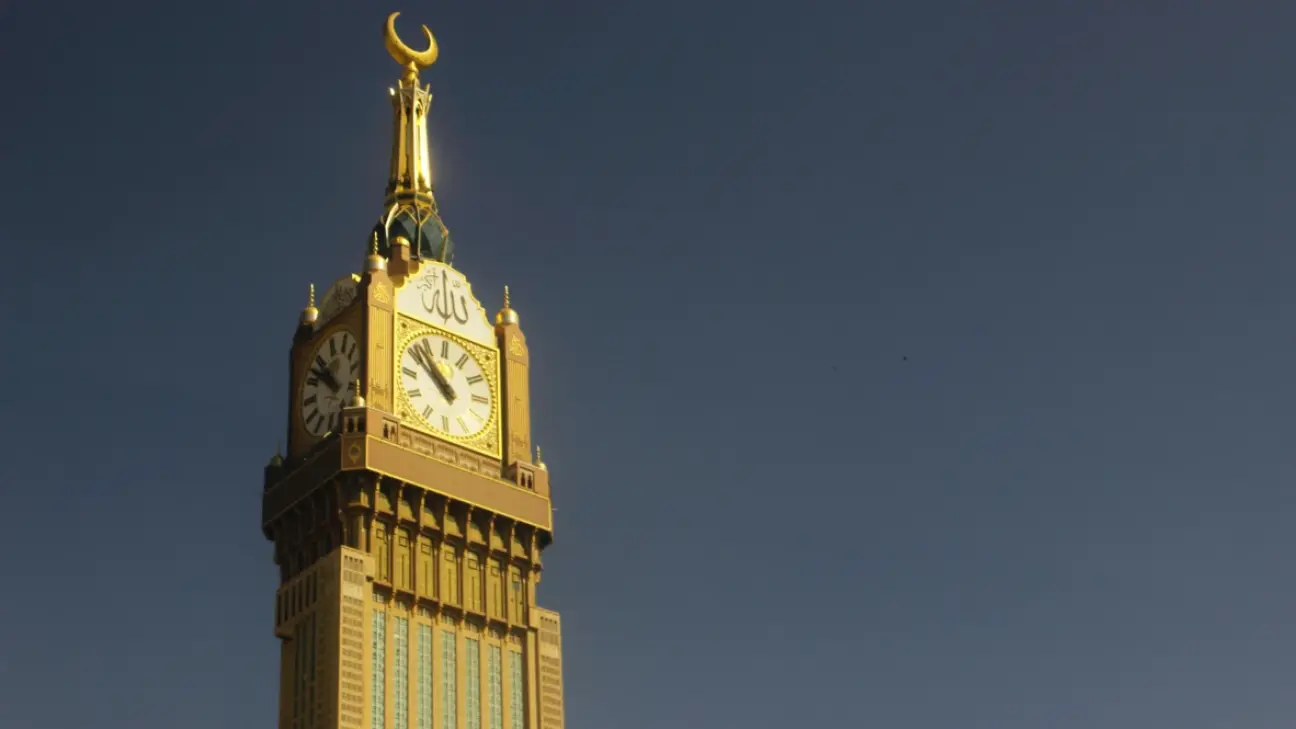

圖1.沙烏地阿拉伯麥加的皇家鐘塔（Abraj Al-Bait Towers）

專案背景

位於伊斯蘭教最神聖城市——沙烏地阿拉伯麥加的 皇家鐘塔（Abraj Al-Bait Towers），不僅是全球最高的飯店與鐘樓，更緊鄰禁寺（Masjid al-Haram），每年迎接數百萬朝覲者。建築外觀由 21,000 盞白綠燈光 與 200 萬顆 LED 點綴，內部電力負載龐大、設備密集，散熱挑戰嚴峻。為保護這座兼具宗教、文化與工程意義的超級地標，營運方選擇 AP Sensing 光纖線性熱偵測（Linear Heat Detection, LHD）系統，作為核心火災早期預警技術。

技術挑戰

建築高度逾 600 公尺，設備集中於鐘樓、新月結構（Crescent）、燈光主幹線等高風險區域；
長時間高功率照明與音響系統運行，易導致局部過熱或絕緣劣化；
宗教場所人潮密集，對系統可靠性、誤報率與反應速度要求極高；
需支援完全冗餘架構，確保單點故障不影響整體監控能力。

解決方案

核心技術：分散式溫度感測（DTS）

AP Sensing 提供基於 Code-correlated OTDR（編碼相關光時域反射）技術的 DTS 系統，具備業界領先的空間解析度與溫度精度：

四台 DTS 主機部署，覆蓋鐘樓關鍵區域；
感測光纜沿燈光主幹線、揚聲器陣列、新月結構內閃光燈模組等高熱風險路徑敷設；
系統可即時監測數千個連續溫度點，並結合歷史數據（如晝夜/季節溫變）進行智能異常判斷，大幅降低誤報。

冗餘與分區監控

100% 光纖冗餘設計：即使發生光纖斷裂，系統仍能透過反向監測維持全區覆蓋；
每台 DTS 支援 最多 256 個獨立報警區域，實現「設備級」精細監控——例如單一揚聲器排或 LED 燈帶均可設定專屬溫度閾值；
潛力自由繼電器接點（19 點/台）：直接連接至火警控制盤（FACP），觸發本地警報或聯動設備；
Modbus TCP 通訊介面：即時上傳各區域溫度與報警狀態至中央監控平台。

安裝優化

採用 單元分離佈置（Decentralized Unit Placement）：將 DTS 主機就近安裝於被監測區域附近，簡化光纖路由與區域對應（Zone Mapping）；
支援多火警控制盤獨立運作，符合大型複合建築的分區安全管理需求。

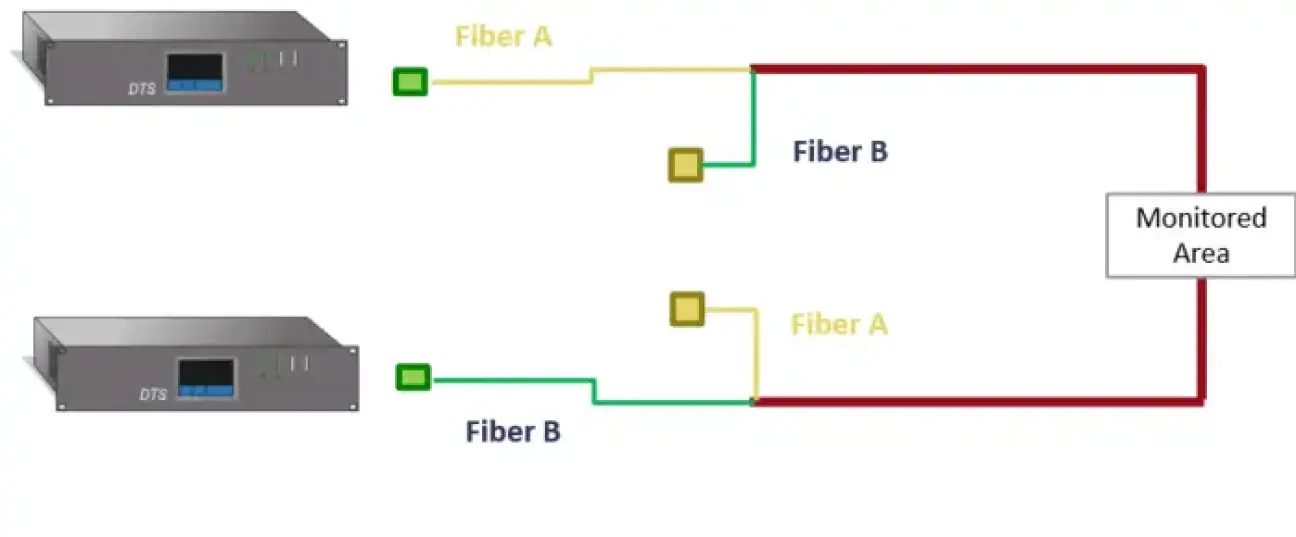

圖2.AP Sensing DTS 系統架設示意：採用雙光纖迴路設計（Fiber A、Fiber B），可有效應用於周界防護或區域監測，提升監測覆蓋範圍與系統可靠性。

專案成效

✅ 零盲區連續監控：從鐘面機械到頂部新月結構，全線無死角溫度感知；
✅ 極低誤報率：智慧演算法有效區分環境溫變與真實過熱事件；
✅ 高可用性架構：完全冗餘設計確保 7×24 小時不中斷監控；
✅ 快速應變能力：熱點定位精度達公尺級，協助消防單位迅速鎖定風險源；
✅ 國際標竿示範：成為全球超高層宗教與觀光地標智慧防火的典範案例。

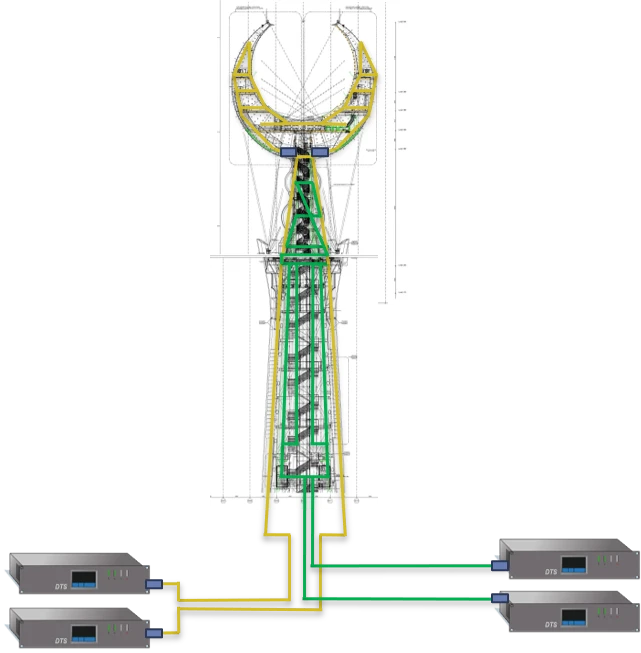

圖3.示意圖AP 偵測 DTS 光纖感測器在塔式結構上的安裝
