66 kV 變電站火警升級實績｜新加坡老舊設施如何實現零誤報、高抗干擾的智慧防火？
AP Sensing 光纖式 LHD 於新加坡老舊變電站完成無縫升級｜1 公里部署驗證抗 EMI、零誤報與 UL/FM 合規能力
專案背景
在新加坡一項關鍵基礎設施升級專案中，多座運轉中的 22 kV 與 66 kV 老舊變電站需將原有傳統熱偵測與火警系統，全面升級為具備精準定位與高可靠性的現代化火災防護方案。客戶明確要求新系統須能與既有 Fire Alarm Control Panel（FACP，火災警報控制盤）無縫整合，並支援與其他監測技術協同運作，確保變電站全年無休的安全運營。
技術挑戰
- 變電站為持續供電的運轉中設施，施工期間不得中斷電力服務
- 環境屬高濕、高溫之熱帶氣候，對設備耐候性與長期穩定性要求極高
- 需將 conventional fire alarm system（傳統火警系統）升級為 addressable system（可定址系統），並整合線型熱偵測功能
- 系統須具備抗電磁干擾（EMI immunity）能力，以適應高電壓環境
解決方案
客戶最終採用 AP Sensing 光纖式 Linear Heat Detection（LHD，線型熱探測）系統，由當地授權合作夥伴執行安裝與整合。專案共部署五套 LHD 解調主機（Interrogator Units），總感測光纜長度約 1 公里，全面覆蓋各變電站內的 22 kV／66 kV 變壓器室、低壓（LV）變壓器室及灑水泵浦室等關鍵區域。
每座變電站配置獨立短距 LHD 單元，具備以下設計特點：
- 採用 Ø4 mm 柔性光纖感測纜線，輕巧易彎折，適用於既有空間改造（retrofit）
- 以不鏽鋼線夾固定，確保長期結構穩定
- 壁掛式機箱設計，節省空間且便於維護
- 內建電池備援（battery backup），確保電源中斷時仍可持續監測
- 透過無電壓繼電器接點（voltage-free relay contacts）即時連接當地 FACP，提供精確火警位置回報
系統亦同步完成火警控制盤由傳統型升級為可定址型，實現全站火災偵測區域（fire detection zones）的細緻劃分與即時狀態監控。

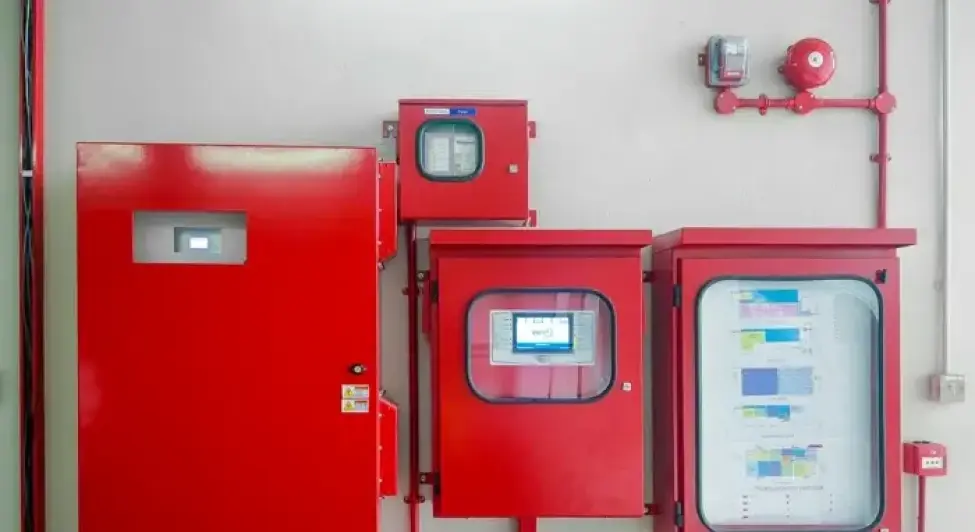

圖1.熱性熱探測系統元件：火災警報控制面版與設備
核心優勢
AP Sensing 光纖式 LHD 系統在本專案中展現以下關鍵優勢：
- 抗電磁干擾（EMI Immunity）：光纖傳輸不受高壓設備影響，訊號穩定可靠
- 高認證標準：符合 UL 521、FM 3210 等國際消防規範
- 超長壽命設計：平均故障間隔時間（MTBF）超過 33 年，維護成本極低
- 開放式整合介面：支援 Modbus 與繼電器輸出，可輕鬆接入 SCADA 或 FACP
- 高溫監測能力：最高可偵測達 750°C，強化早期火災預警與應變效率

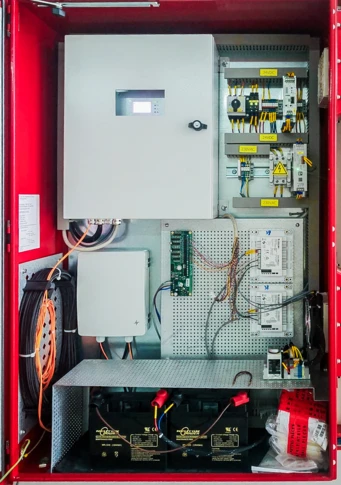

圖2.內部視角：AP Sensing光纖線性熱偵探系統機櫃元件
