光纖水壓計
(FBG Piezometer)
各類感測器設備，本公司可接受客製化定制生產

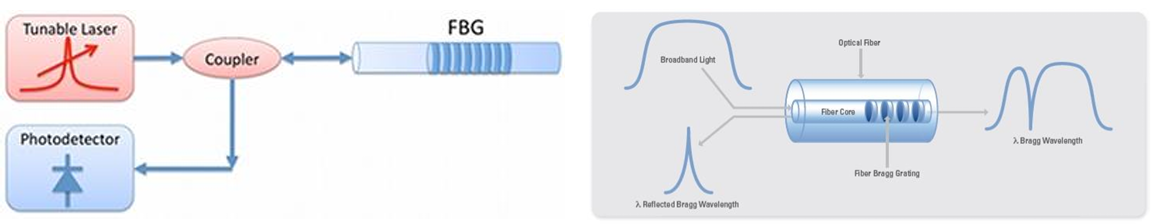

感測器外觀採用不鏽鋼材質封裝，具備細型、高解析壓力量測特性，非常適合有關邊坡地層水壓、壩體滲流水壓等監測應用。 水壓感測器內部採雙光纖光柵設計，為藉由內部巴登銅管變形而連動光纖光柵產生變化，使得壓力與波長改變量成一線性關係。
感測器採用高穩定性金屬材質及雙光纖光柵作為量測主要構件，外部採雙跳接線(duplex pigtails)，使用者可依據需求，續接跳接線(patchcord)延伸長度。感測器除具備量測解析度高、訊號清晰不受干擾、溫度敏感性低、抗腐蝕性高等優勢，對於環境考驗可達到防爆安全等級需求。
量測時，藉由光纖光柵解讀儀，可隨時監控外在壓力變化，以及檢測感測器運作是否有發生故障。
特色
- 解析度高
- 訊號穩定
- 具有溫度補償
- 防爆安全設計
- 自我故障檢測功能
- 穩定性長達3年
應用範圍
- 地下水位變化監測
- 壩體滲流水壓監測
- 隧道襯砌水壓監測
- 邊坡地層水位/壓監測
- 河川水位變化監測
- 傳輸線壓力監測(如自來水管)
- 任何有壓力變化監測之需求
主要規格
| 型號 | SA-05 | SA-07 | SA-10 | SA-115 |
|---|---|---|---|---|
| 壓力範圍 | 5 bar | 7 bar | 10 bar | 15 bar |
| 量測範圍(mmH2O) | 50,000 | 70,000 | 100,000 | 150,000 |
| 靈敏/精確度 | 0.02% F.S. |
|||
| 精度 | ±0.2% F.S. |
|||
| FBG反射率 | >70% |
|||
| FBG波長半高寬 | >0.25nm 0.05nm(與FBG反射率有關) |
|||
如需要詳細規格或型錄資料，請與聯絡我們。
