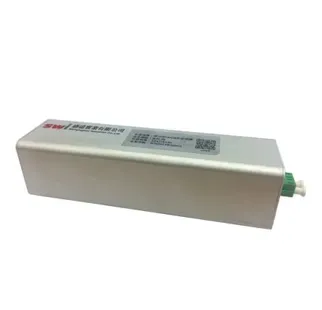

光纖光柵浮力式水位計(FBG water level meter)
型號：LM-200
光纖光柵浮力式水位計內部採雙光纖光柵設計，藉由外在浮筒感應水(液)位高低變化並同時連動光纖光柵波長產生變化，使得水位與波長改變量成一線性關係。其優點可感應極微小之水位變化。由於感測器採用高穩定金屬材質及雙光纖光柵作為量測主要構件，除具備量測解析度高、訊號清晰不受干擾、溫度敏感性低、抗腐蝕性高等優勢，對於環境考驗可達到防爆安全等級需求。可適用於任何有關極微小水(液)位變化之監測項目，量測時，藉由光纖光柵解調儀，可隨時監控外在水位變化，以及檢測感測器運作是否有發生故障。
特色
- 解析度高
- 訊號穩定
- 具有溫度補償
- 防爆安全設計
- 自我檢知故障功能
- 穩定性長達3年以上
應用範圍
- 晶圓桶槽液位變化
- 流堰水位監測
- 儲存槽水位監測
- 水庫水位監測
- 任何有關水位變化監測之需求
| 儀器參數 LM-200 | |
| 量測範圍 | 200 mm (mmH2O) |
| 精度 | ±0.015% F.S. |
| 操作溫度 | -20~85 °C |
| 光學參數 | |
| FBG反射率 | >70% |
| FBG波長半高寬 | >0.25nm ± 0.05nm(與FBG反射率有關) |
| 旁模抑制比 | >15dB |
| 外觀參數 | |
| 尺寸(LxBxH) mm | 150x42 x42 |
| 重量 | <1 kg |
| 材質 | 6100鋁合金(陽極處理) |
| 光纖接頭型式 | LC/APC或客製化 |
| 光纖型式 | 室內型、鎧裝或客製化 |
| 光纖纜線 | 單芯單模鎧裝光纜 |
