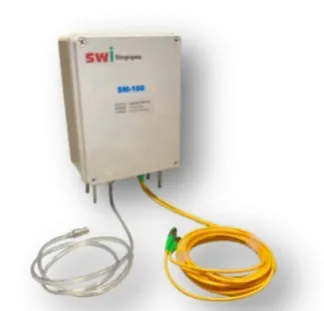

光纖沉陷感測器
型號：SM-100/SM-150
應用範圍
- 量水堰槽水位高度監測
- 晶圓桶槽液位高度監測
- 儲存水槽液位高度監測
- 空調箱積水液位監測
- 任何有關微小水位變化之監測需求
| 量測參數 | ||
| 型號 | SM-100 | SM-150 |
| 量測範圍 | 100 mm (± 5cm) | 150 mm (± 7.5cm) |
| 靈敏度/解析度 | 0.015% F.S. | |
| 精度/精準度 |
± 0.1% F.S.
|
|
| 操作溫度 | -20~85 °C | |
| 光學參數 | ||
| FBG反射率 | >70% | |
| FBG波長半高寬(-3dB) | >0.25nm ± 0.05nm(與FBG反射率有關) | |
| 旁模抑制比 | >15dB | |
| 外觀參數 | ||
| 尺寸(LxBxH) mm | 150 x 80 x 200 | |
| 重量 | < 5kg | |
| 光纖接頭型式 | FC/APC、LC/APC或客製化 | |
| 光纖型式 | 室內型、鎧裝或客製化 | |
| 光纖纜線 | 單芯單模鎧裝光纜 | |
儀器性能(Performance)
| Example Data Set: Reading 2mm FBG, 1550nm, 70% R, 0.7nm FWHM |
||
| Data Averaging |
STDEV Resolution (pm) |
STDEV Resolution (microstrain) |
| 60s, raw data 2.5kHz | 0.39 | 0.33 |
| 60s, 10 averages 250Hz | 0.13 | 0.11 |
| 60s, 100 averages 25Hz | 0.06 | 0.05 |
| 60s, 1000 averages 2.5Hz | 0.04 | 0.03 |
