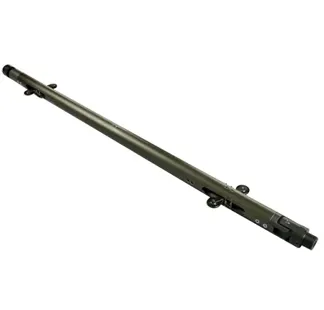

地中測傾儀(Serial FBG Inclinometer)
型號：STI-10/15

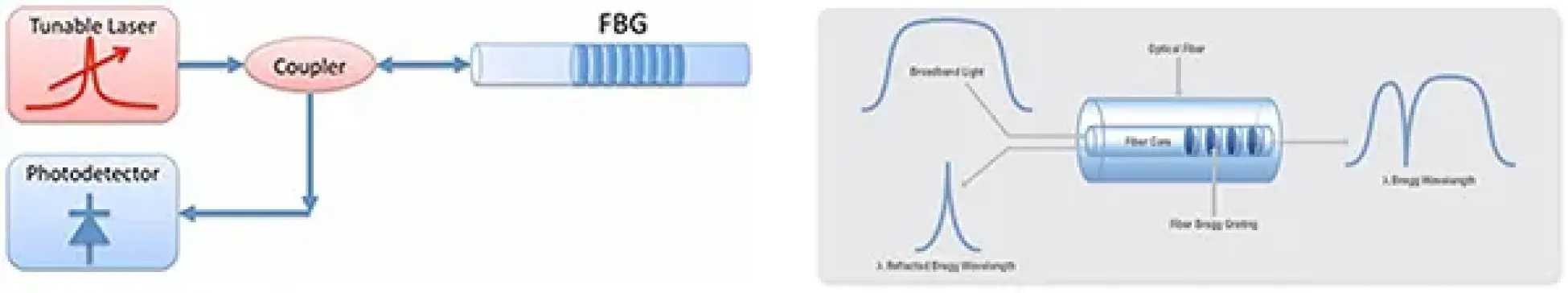

由於感測器採用高穩定金屬材質及雙光纖光柵作為量測主要構件，除具備量測解析度高、訊號清晰不受干擾、溫度敏感性低、抗腐蝕性高等優勢，對於環境考驗可達到防爆安全等級需求且內部具備阻尼與角度限制裝置，可抵抗約100g@11ms的衝擊。適用於任何有關傾斜角度變化之監測項目，量測時，藉由光纖光柵解調儀，可隨時監控外在角度變化，以及檢測感測器運作是否有發生故障。
特色
- 解析度高
- 訊號穩定
- 具有溫度補償
- 防爆安全設計
- 自我檢知故障功能
- 穩定性長達3年以上
應用範圍
- 結構物傾斜變化監測
- 橋墩傾斜變化監測
- 隧道環片傾斜變化監測
- 混凝土壩傾斜變化監測
- 鋼構支柱傾斜變化監測
- 角度度量衡量測系統
- 任何有傾斜角度變化監測之需求
| 量測參數 | ||
| 型號 | TI-10 | TI-15 |
| 角度範圍 | ±10° | ±15° |
| 量測方向 | 雙軸向(X、Y 方向) | |
| 解析度 | 0.01% F.S.(0.001°) | |
| 精確度 | ±0.25% F.S. | |
| 操作溫度 | -40~80 °C | |
| 光學及性能參數 | ||
| FBG 反射率 | >70% | |
| FBG 波長半高寬 | >0.25nm ± 0.05nm(與 FBG 反射率有關) | |
| 旁模抑制比 | >15dB | |
| 衝擊阻抗 | 100g@11ms | |
| 防水阻抗 | 可達到 IP67 等級 | |
| 外觀參數 | ||
| 尺寸(ΦxH) mm | ~Φ25x200 | ~Φ30x200 |
| 重量 | <1.5kg | |
| 材質 | 316 不鏽鋼材質 | |
| 光纖接頭型式 | FC/APC、LC/APC或客製化 | |
| 光纖型式 | 室內型、鎧裝或客製化 | |
