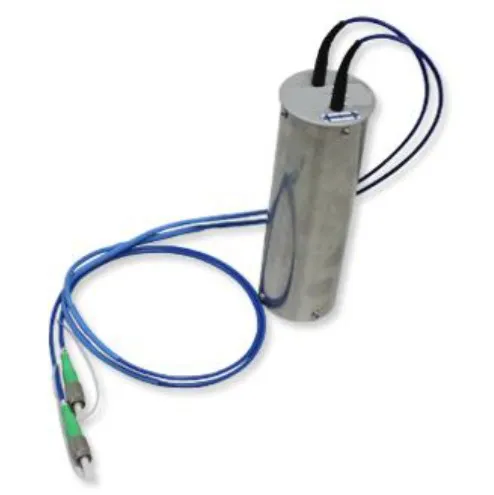

光纖光柵傾斜計(FBG Tilt meter)
型號：TI-15/30
光纖光柵傾斜計外觀為經陽極處理之鋁合金材質封裝，內部採雙光纖光柵設計，藉由感測器內部質量塊相對重力方向擺動原理，使得光纖光柵波長產生變化，以達到角度與波長改變量成一線性關係。
由於感測器採用高穩定金屬材質及雙光纖光柵作為量測主要構件，除具備量測解析度高、訊號清晰不受干擾、溫度敏感性低、抗腐蝕性高等優勢，對於環境考驗可達到防爆安全等級需求。
可適用於任何有關傾斜角度變化之監測項目，量測時，藉由光纖光柵解調儀，可隨時監控外在角度變化，以及檢測感測器運作是否有發生故障。
特色
- 解析度高
- 訊號穩定
- 具有溫度補償
- 防爆安全設計
- 自我檢知故障功能
- 穩定性長達3年以上
應用範圍
- 結構物傾斜變化監測
- 橋墩傾斜變化監測
- 隧道環片傾斜變化監測
- 混凝土壩傾斜變化監測
- 鋼構支柱傾斜變化監測
- 角度度量衡量測系統
- 任何有傾斜角度變化監測之需求
| 量測參數 | ||
| 型號 | TI-15 | TI-30 |
| 角度範圍 | ±15° | ±30° |
| 解析度 | 0.02% F.S. | |
| 精確度 | ±0.1% F.S. | |
| 操作溫度 | -20~85 °C | |
| 光學參數 | ||
| FBG反射率 | >70% | |
| FBG波長半高寬 | >0.25nm ± 0.05nm(與FBG反射率有關) | |
| 旁模抑制比 | >15dB | |
| 外觀參數 | ||
| 尺寸(ΦxH) mm | Φ25x200 | Φ35x200 |
| 重量 | <1.5kg | |
| 材質 | 鋁合金(陽極處理) | |
| 光纖接頭型式 | FC/APC或客製化 | |
| 光纖型式 | 室內型、鎧裝或客製化 | |
