軌道下方的隱形炸彈：什麼是喀斯特天坑？

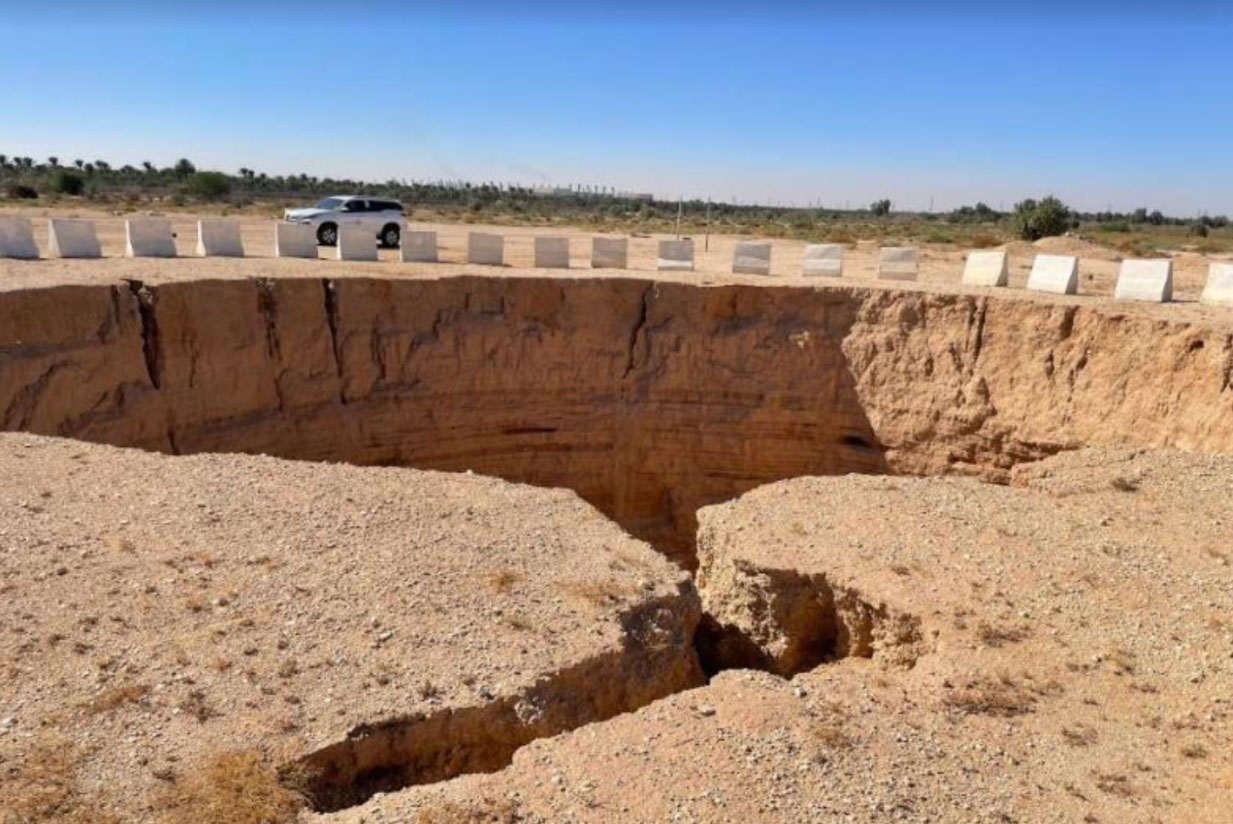

在沙烏地阿拉伯的關鍵貨運鐵路線上，地表下方正在進行一場無聲的侵蝕。該路段行經易受滲蝕的沉積岩地帶，屬於典型的喀斯特地形（Karst）——地下水長年溶蝕石灰岩，慢慢在軌道正下方掏空地基，直到某一天，地表承受不住壓力，在毫無預警的情況下塌陷成天坑（Sinkhole）。

若以譬喻來說：這就像是一塊表面完好的蛋糕，內部卻已被螞蟻蛀空。外表看起來一切正常，但只要承受一點外力——例如數十噸的重型貨運列車——結構就可能瞬間崩潰。

天坑不僅損害軌道結構，更可能引發工安意外與龐大的停駛損失。因此，如何在地表坍塌前提早偵測地下空洞的形成，成為這項基礎設施監控專案的核心挑戰。

三大監測難題：為什麼傳統方案失敗？

解決方案：讓一條光纖，變成 1.5 公里的連續地震儀

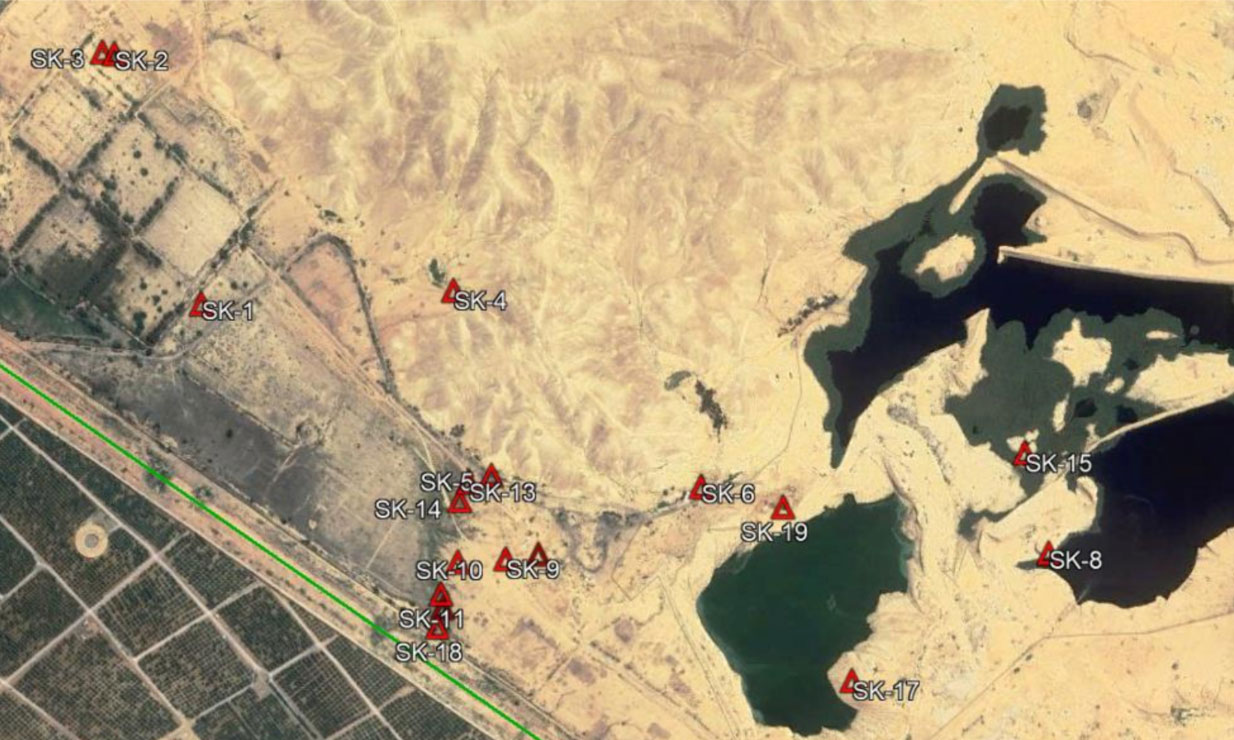

專案團隊最終選用 AP Sensing DAS 分散式聲學感測系統，沿著 1.5 公里的鐵路路基鋪設光纖電纜。這個選擇的關鍵，在於光纖本身的物理特性。

DAS 的原理：光纖怎麼「聽見」地下聲音？

DAS 系統向光纖注入短脈衝雷射光。當光脈衝沿纜線傳播時，光纖中微小的折射點會反射回微弱的散射光（稱為瑞利散射）。若光纖受到外部振動或應變，散射光的相位就會改變。分析儀持續偵測這些相位變化，即可精確定位沿線的振動來源、強度與頻率——每隔幾公尺就有一個虛擬的量測點。

用比喻來說：這就像把整條光纖電纜變成一支麥克風陣列，每幾公尺就有一個「耳朵」貼在地面上，隨時監聽地層的動靜。地底若有異常微震，就算只有毫米級的位移，都逃不過這條「聽覺神經」。

多感測融合：數位孿生的完整架構

DAS 光纖感測系統並非單打獨鬥，而是結合兩項互補技術，組成完整的地下空洞偵測方案：

• 🛰️衛星雷達干涉測量（InSAR）：從太空俯瞰地面沉降，捕捉公釐級的地表位移，提供宏觀的地盤穩定性趨勢。
• 〰️斷線時域反射儀（TDR）：偵測光纖電纜是否因地層變形而受損或斷裂，作為結構損傷的直接警報。
• ☁️iSite Central 雲端監控平台：所有前端數據統一匯入雲端，實現 24 小時不間斷的基礎設施集中化管理與即時告警。

核心優勢：光纖鐵路監測帶來哪些實質效益？

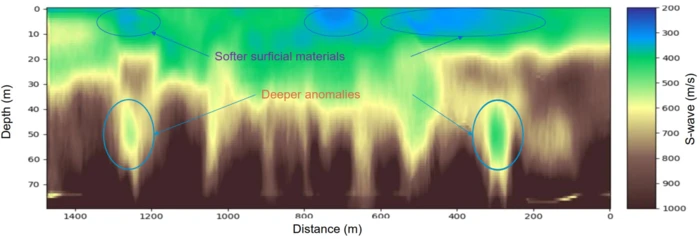

• ✅天坑早期預警（Sinkhole Early Detection）：DAS 高解析度地震波量測能在地表坍塌前，偵測異常地層微震訊號，為維護人員爭取寶貴的應變時間。
• ✅零停駛安裝，不干擾營運：光纖電纜可沿路基鋪設，施工期間列車維持正常運行，完全解決傳統儀器安裝需停駛的痛點。
• ✅高經濟效益的資產活化：一條光纖纜線涵蓋整段路基，取代數百個點狀感測器，大幅降低硬體採購、安裝與長期維護成本。
• ✅數據驅動的預防性維護：即時量測數據為地工防護工程提供科學依據，從被動應急轉型為主動預防，保障重型貨運鐵路的長期安全與穩定。

常見問題 FAQ

SWi 盛遠的在地服務與技術支援

地下掏空與地基流失是全球交通基礎設施面臨的共同挑戰，台灣同樣有地質複雜、隧道老化等潛在風險。作為 AP Sensing 在台灣的專業系統整合與設備代理商，SWi 盛遠（SWi Shingingway）提供從前端環境評估、設備選型，到後端數據整合的完整技術服務。

無論是軌道、隧道或管線安全監測，我們的工程團隊可協助評估最適合您的光纖感測解決方案，歡迎與我們聯繫，探討客製化監測規劃。
