台灣_地下輸電洞道過熱起火，可能讓整個區域停電——台電如何用一條光纖，在火災發生前就知道哪裡溫度異常？

地下輸電洞道的空間狹窄、結構複雜，電纜在輸送大電流的過程中會持續發熱。正常情況下這些熱量靠通風排出，但如果某段電纜因為過載、絕緣老化或外力損傷開始異常升溫，在密閉的洞道環境裡，熱量會快速累積。

沒有人在裡面，沒有辦法用眼睛看，傳統的點式溫度計只能告訴你幾個固定位置的溫度，中間的幾百公尺是完全的監測空白。

等到火警感知器觸發，往往已經不是「預防」的問題，而是「滅火」的問題了。

這是台電公司在龍潭—竹園、竹園—峨嵋輸電洞道實際面對的挑戰，也是這套光纖偵溫系統（DTS）部署的起點。

問題背景：地下輸電洞道，是電網裡最難監控的一段

台電的地下輸電洞道承載著高壓輸電電纜，連接龍潭、竹園、峨嵋等變電所，是北台灣電力調度的關鍵樞紐。這類洞道的特性，讓它在安全管理上特別棘手：空間封閉、結構迂迴、電纜密集並排，既無法讓人員長期駐守，也難以在事後快速進入處理。

電纜在輸電過程中會持續產生熱量，正常狀態下靠洞道通風系統維持溫度平衡。但電纜老化、局部過載、或環境條件改變，都可能導致某段電纜悄悄開始過熱。這個過程可能歷時數小時甚至數天，在某個臨界點之前，完全沒有外在跡象。

用譬喻來說：這就像一條幾百公尺長的地下走廊，裡面密密麻麻地鋪了無數條電線，你只能在走廊兩端各放一個溫度計——走廊中間哪段電線開始過熱，你完全不知道，直到冒煙了才發現。對一個承載整個區域供電的輸電系統來說，這個盲區的代價是難以承受的。

三大監測難題：為什麼傳統方案不夠？

01 空間結構複雜，點式監測留下大量盲區 洞道內電纜路徑迂迴，傳統點式溫度感測器只能監控安裝位置，感測器之間的區段完全缺乏覆蓋。電纜過熱往往發生在中段或彎折處，正好是最難佈置感測器、也最容易被忽略的位置。

02 地下環境惡劣，一般電子設備難以長期穩定運作 洞道內潮濕、粉塵、腐蝕性氣體並存，對電子感測設備的長期穩定性是嚴峻考驗。傳統電子感測器在這類環境下容易故障，維護頻率高，增加管理成本也降低監測可靠性。

03 溫度超標時才知道，已經錯過預防時機 即使有基本溫度監測，許多系統只設定單一超高溫警報閾值，缺乏對「溫度緩慢上升趨勢」的辨識能力。等到警報觸發，過熱狀況往往已發展到相當嚴重的程度，從預防變成了緊急應變。

解決方案：光纖全線偵溫，異常趨勢在失控前就被抓到

SWi 盛遠為台電這兩條輸電洞道部署了 AP Sensing DTS 分散式偵溫系統（Distributed Temperature Sensing），將偵溫光纜沿洞道全程敷設，讓每一段電纜的即時溫度都在監控範圍之內。

白話譬喻： 把整條輸電洞道想像成一根超長的體溫計，從洞道入口一路延伸到另一端。傳統做法是每隔一段距離放一個獨立的溫度計，中間什麼都不知道。DTS 的做法是讓整條光纜都變成溫度感測線，沿線每一公尺都是量測點，任何一段電纜出現異常升溫，系統立刻標記出確切位置，不需要靠人工巡查。

系統同時設有多種警報模式，包括絕對溫度超標警報，以及「與分區平均溫度差值」的相對警報——後者特別重要，因為它不受季節氣候影響，能在電纜溫度還未達到危險絕對值、但已明顯偏離正常基線時就提前示警。偵測到異常後，系統透過 Modbus TCP/IP 通訊協定自動傳送訊號至中央監控系統，視情況啟動或停止洞道風機，主動排除熱量累積。

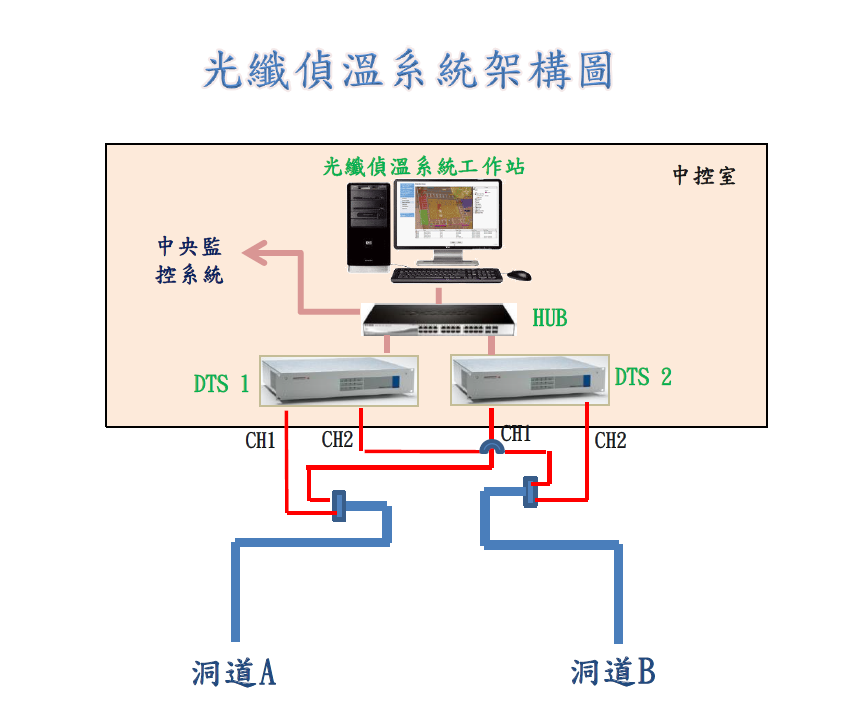

方案架構

備援架構說明：

• 雙機配置：洞道 A、B 各配置獨立 DTS 主機
• 雙纜配置：每條洞道配置主備兩通道偵溫光纜
• 部分設施故障時，整體監測警報功能不中斷

專案數字摘要

核心效益

✅ 全線零盲區，任意位置溫度異常即時可見 偵溫光纜沿洞道全長敷設，不受地形與結構複雜度限制，每公尺皆為量測點，徹底消除點式感測器之間的監測空白。任何電纜過熱點都能被即時識別並精確定位，不需要靠人工巡查。

✅ 多重警報模式，在溫度失控前就提前示警 系統同時支援絕對溫度超標警報與相對溫升趨勢警報，後者不受季節氣候影響，能在電纜溫度偏離正常基線時提前發出預警，讓維護人員在問題演變為事故之前就有機會介入處理。

✅ 光纖耐腐蝕、防水防塵，適合長期在惡劣環境穩定運作 光纖本身不含電子元件，天然具備防水、防塵、抗腐蝕特性，完全適應洞道內的潮濕與腐蝕環境。即使在 750°C 高溫火場中，偵溫光纜仍可維持 2 小時正常功能，持續記錄完整事件溫度歷程。

✅ 自動聯動風機與火警系統，減少人工介入環節 系統透過 Modbus TCP/IP 直接整合通風系統與火警系統，溫度異常時自動啟停風機控制熱量累積，高溫警報自動觸發火警應變流程，縮短從偵測到應變的時間，降低對人工即時判斷的依賴。

FAQ

Q：DTS 光纖偵溫系統的多種警報模式，實際上有什麼差別？

A：DTS 系統通常支援至少兩種主要警報邏輯。第一種是「絕對溫度警報」——當某點溫度超過設定的上限閾值時觸發，適合偵測突發性的快速升溫事件。第二種是「差值警報」——當某點溫度與該分區的平均溫度差值超過設定值時觸發，這種模式不受季節或環境溫度影響，能偵測到緩慢但持續的異常升溫趨勢，對電纜老化或局部過載這類慢性問題特別有效。兩種警報模式同時啟用，能互補覆蓋不同類型的風險。

Q：台灣其他地下電纜或管線設施適合導入這套系統嗎？

A：完全適合。台灣的電力公司、捷運系統、工業園區都有大量地下電纜廊道與管線洞道，面臨與台電這個案例相同的挑戰——空間封閉、電纜密集、傳統點式監測覆蓋不足。特別是隨著台灣電網持續擴建與地下化政策推進，地下輸電設施的安全監控需求只會持續增加。DTS 系統在這類場域的優勢，除了零盲區溫度監測，還包括可直接整合既有的 SCADA 或中央監控系統，不需要大幅改動現有架構。

Q：這套系統可以整合到台電或其他單位現有的監控系統嗎？

A：可以。台電這個案例即透過 Modbus TCP/IP 協定，將 DTS 的警報與溫度資料即時傳送至中央監控系統，控制室電腦可透過網路直接查看所有量測數據。Modbus TCP/IP 是工業控制系統的通用協定，與多數現有的 SCADA、DCS 或 BMS 平台相容。如果您的系統採用其他通訊格式，SWi 盛遠可協助評估整合方案。

SWi 盛遠的在地服務與技術支援

台電龍潭—竹園—峨嵋輸電洞道是 SWi 盛遠在台灣電力基礎設施領域的代表性案例，從設備選型、系統規劃到現場整合，我們全程參與其中，並累積了處理複雜地下環境與多系統整合的實務經驗。

作為 AP Sensing 在台灣的專業代理商，SWi 盛遠提供從場域評估、設備選型到系統整合的完整技術服務。無論您管理的是輸電洞道、地下電纜廊道、捷運機電設施或工業廠區，歡迎填寫詢問表單，我們的工程顧問將在 2 個工作天內與您聯繫。
