台灣_九千公尺的電纜線槽，一旦過熱起火，無價文物就在樓上——故宮南院如何用光纖，守護全棟機電系統的溫度安全？

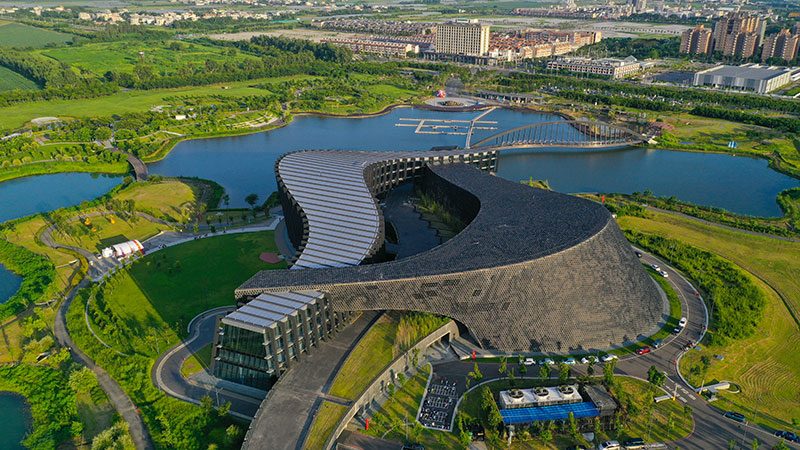

嘉義縣太保市，國立故宮博物院南部院區。這裡收藏與展示的是跨越數千年的亞洲藝術珍品，每一件文物的保存條件都有嚴格要求。

但在這棟建築的地下室、機房、各樓層天花板內，有一套人們看不見的基礎設施正日夜運作：綿延數千公尺的 Busway（匯流排）與 Cable Tray（電纜線槽），把電力輸送到建築的每個角落。

這些電纜一旦過熱起火，後果不只是機電損失——在一棟收藏無價文物的博物館裡，任何火災風險都是無法承受的。

這是故宮南院在 2013 年面對的真實課題，也是這套覆蓋全棟、超過 9,000 公尺光纖的偵溫監控系統的建置起點。

問題背景：一棟跨越多樓層的大型博物館，機電監控的難度遠超一般建築

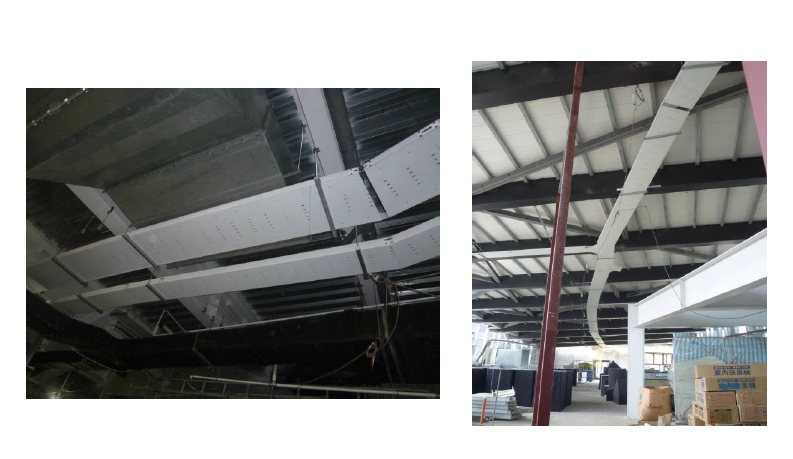

故宮南院的建築規模龐大，從地下基礎層、配電室、發電機室、冰水及熱水機房，到地上各樓層展廳與挑高空間，Busway 與 Cable Tray 沿著建築各處延伸，承載著維持整棟建築運作的電力系統。

這套機電系統的監控挑戰，在於它的分布範圍太廣、結構太複雜。電纜線槽沿著天花板、牆面、機房穿梭，路徑迂迴、跨越樓層，人員無法在短時間內徒步巡查每一段線路。而且不同區域的環境條件差異極大——地下機房的溫濕度與展廳樓層截然不同，傳統的固定點位感測器根本無法提供足夠密度的覆蓋。

用譬喻來說：這就像你要監控一棟五層樓建築裡，沿著牆壁和天花板蜿蜒了幾公里的水管有沒有漏水或過熱——你沒辦法在每公尺都裝一個感測器，但你也不能接受在某段管路出問題時渾然不知，因為這棟樓裡放的是無可取代的珍貴藏品。

三大監測難題：為什麼傳統方案不夠？

01 線槽路徑龐大分散，點式監測覆蓋嚴重不足 Busway 與 Cable Tray 分布於各樓層、機房與挑高空間，總路徑長達數千公尺。傳統點式溫度感測器只能監控安裝位置，感測器之間形成大量監測空白，無法因應這種大範圍、多樓層的複雜佈局。

02 不同區域環境溫度差異大，難以設定統一的警報基準 地下機房、一樓展廳、四樓空間的環境基礎溫度各不相同。若用單一固定閾值設定警報，容易在某些區域誤報、在其他區域漏報，難以在不同環境條件下都維持準確的異常偵測能力。

03 建築全天候對外開放，監控系統不能有斷點 博物館需要全天候連續性的安全管理，機電監控系統任何時刻的中斷都是不可接受的。傳統架構若單一設備故障，往往導致整段監測區域失去覆蓋，無法滿足不間斷監控的需求。

解決方案：9,000 公尺光纖鋪遍全棟，雙端備援不留死角

SWi 盛遠為故宮南院部署了 AP Sensing DTS N4385B 分散式光纖偵溫系統，沿建築各樓層的 Busway 與 Cable Tray 路徑敷設超過 9,000 公尺的偵溫光纜，以兩個通道分別監管 Busway 與 Cable Tray，並將兩個通道的光纜尾端熔接相連，形成雙端量測的備援架構。

白話譬喻： 把這 9,000 公尺的光纖想像成一條從地下室一路延伸到頂樓、貼著所有電纜線槽鋪設的超長體溫計。它不是只測幾個固定點，而是沿線每一公尺都有溫度讀數，任何一段線槽出現異常升溫，系統立刻標記出確切位置，應變人員不需要跑遍整棟樓去找問題在哪裡。

雙端備援的設計讓系統具備光纜斷線偵測功能：一旦光纜某處發生異常斷線，系統除了維持正常運作外，還能精確定位斷線的距離位置，讓維護人員直接鎖定問題點，不需要沿線逐段排查。當系統產生預警或火警告警時，DTS 主機透過 Modbus 信號直接與消防總機介接，自動觸發火警連動，不需要人工中轉。

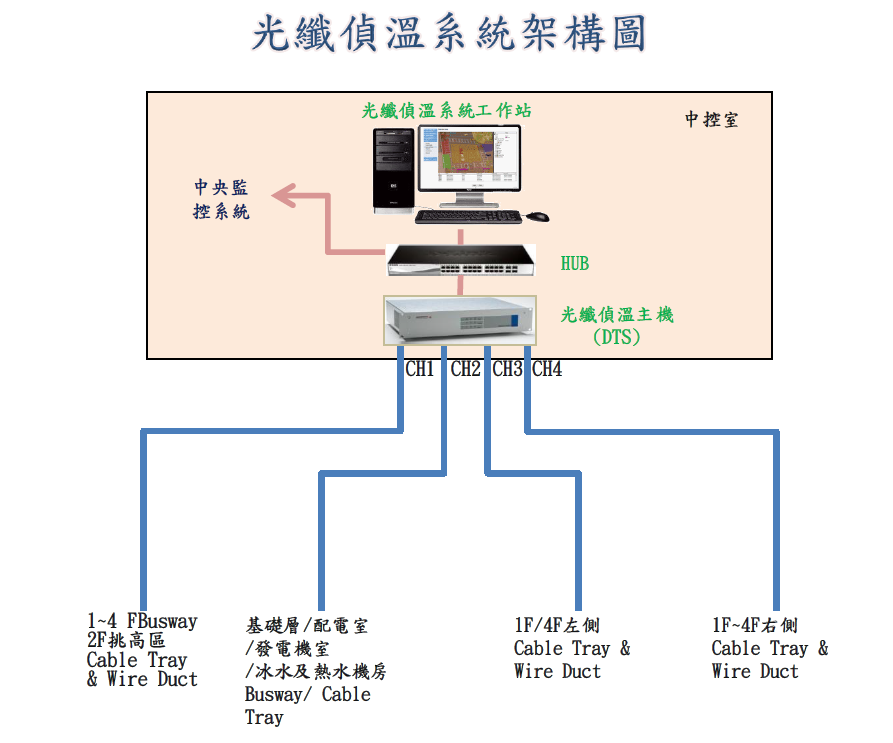

方案架構

覆蓋範圍：

• 地下基礎層、配電室、發電機室、冰水及熱水機房
• 1F–4F Busway 與 Cable Tray 全線
• 2F 挑高區 Cable Tray 與 Wire Duct

專案數字摘要

核心效益

✅ 9,000 公尺光纖全程覆蓋，大型建築不再有監測死角 沿各樓層 Busway 與 Cable Tray 路徑連續鋪設光纖，每公尺皆為量測點，無論哪個樓層、哪個機房發生異常升溫，系統都能即時偵測並精確定位，應變人員第一時間就知道問題在哪一段。

✅ 雙端備援架構，光纜斷線也不中斷監測 兩通道光纜尾端熔接形成迴路備援，當光纜發生異常斷線時，系統不只維持正常運作，還能自動精確定位斷線位置，讓維護人員直接鎖定問題點處理，不需要逐段排查整條路徑。

✅ 即時定位警報，直接觸發消防系統連動 系統透過 Modbus 信號直接與消防總機介接，一旦偵測到預警或火警，自動觸發連動移報，不需要人工居中轉達，縮短從偵測到啟動應變程序的時間，在大型博物館這類高價值場域尤為關鍵。

✅ 全天候連續監測，符合博物館不間斷安全管理需求 系統提供即時、連續的溫度量測，搭配備援架構確保監控不中斷。操作人員可在控制室工作站隨時查看全棟溫度分布、歷史紀錄與警報狀態，應變小組在最短時間內掌握事件位置與程度，採取有效對應措施。

FAQ

Q：DTS 系統的雙端備援是怎麼運作的？光纜斷了還能用嗎？

A：完全可以繼續使用。

DTS 系統採用雙端迴路設計，將兩個監測通道的光纜尾端熔接。這樣的架構帶來兩大優勢：

• 常態運作更精準： 正常情況下，系統從兩端同時進行量測，透過雙向數據比對，能大幅消除光學衰減的誤差，顯著提升整體溫度的量測準確度。

• 斷線時零空窗期： 萬一光纖因外力發生斷線，迴路會立即自動轉換為兩條獨立的單端線路。系統監控不會中斷，依然能掌握全區溫度；同時會利用 OTDR 技術，精確標示出斷線點的具體距離與位置，讓維護人員能直接前往該點搶修，確保安防系統 24 小時無死角。

Q：這套系統適合台灣其他大型公共建築或文化設施嗎？

A：非常適合。台灣有許多大型公共建築——包括其他博物館、展覽館、大學校園建築群、醫院、大型政府機關——都有類似的挑戰：機電系統分布廣、樓層多、電纜路徑複雜，傳統點式感測器難以提供足夠密度的覆蓋。故宮南院的案例說明，DTS 光纖偵溫系統特別適合這類「空間大、路徑長、不能有監測死角」的場域，搭配消防總機整合後，可直接作為建築消防安全監控的一部分。

Q：DTS 系統的消防連動整合，需要大幅改動現有消防系統嗎？ A：通常不需要。故宮南院這個案例是透過標準的 Modbus 信號與消防總機介接，這是工業與建築控制系統的通用協定，大多數現有消防總機都支援這種介接方式。實際整合的複雜度取決於您現有消防系統的型號與通訊介面，SWi 盛遠可協助評估整合方案，讓 DTS 的溫度警報直接觸發消防連動，而不需要全面更換既有設備。

SWi 盛遠的在地服務與技術支援

故宮南院是 SWi 盛遠在台灣大型公共建築機電監控領域的代表性案例，超過 9,000 公尺的光纖布設與消防系統整合，都在我們的技術服務範圍之內。

作為 AP Sensing 在台灣的專業代理商，SWi 盛遠提供從場域評估、系統規劃、設備選型到現場整合的完整技術服務。無論您管理的是博物館、醫院、校園、政府機關或工業廠區，只要有大範圍機電設施的溫度安全監控需求，歡迎填寫詢問表單，我們的工程顧問將在 2 個工作天內與您聯繫。
